Коротко
- Пять моделей Сибртех различаются диаметром, длиной, узлом вращения (шайба, подшипник, шар), регулировкой и комплектом;
- подшипник у петель 20 x 140 мм и 32 x 180 мм, шар у двух круглых моделей по 4 шт, латунная шайба у петли 14 x 80 мм;
- регулировка только у каплевидной петли 20 x 140 мм;
- приварка идёт по порядку: сборка, прихватки, их зачистка, шов, заварка кратера, зачистка и осмотр шва; ток выбирают по диаметру электрода;
- места не распределялись, полное сравнение - в таблице ниже.
1. Петли гаражные: чем различаются пять моделей подборки?
У всех пяти моделей сталь с цинковым покрытием, разъёмная конструкция, универсальная сторона установки и вварной тип установки. Отличаются они следующим:
- диаметр и длина: 14 x 80 мм, 20 x 140 мм (две модели), 25 x 140 мм и 32 x 180 мм;
- узел вращения: латунная шайба, подшипник или шар;
- регулировка: только у каплевидной петли 20 x 140 мм с подшипником;
- комплект: по одной каплевидной петле и по 4 шт у моделей с шаром;
- цвет: серый у каплевидных, чёрный у моделей с шаром.
Диаметры 14, 20, 25 и 32 мм делят подборку на четыре ступени, а длины 80, 140 и 180 мм - на три. Места здесь не распределяются: подборка построена на сравнении характеристик, а полный список моделей собран в разделе гаражных петель каталога.
2. Петля гаражная каплевидная: какие три модели вошли в подборку?
Форма у трёх моделей каплевидная, а различаются они размером и узлом вращения:

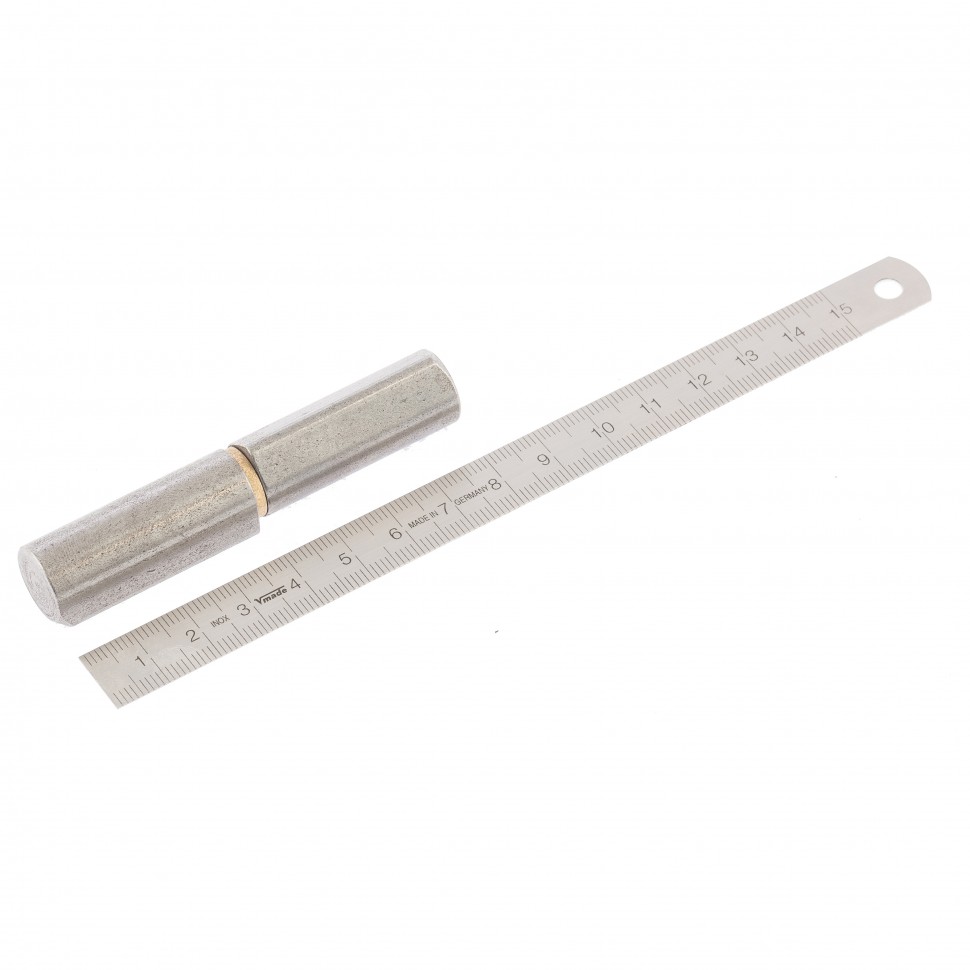

- 14 x 80 мм с латунной шайбой - самая компактная петля подборки;

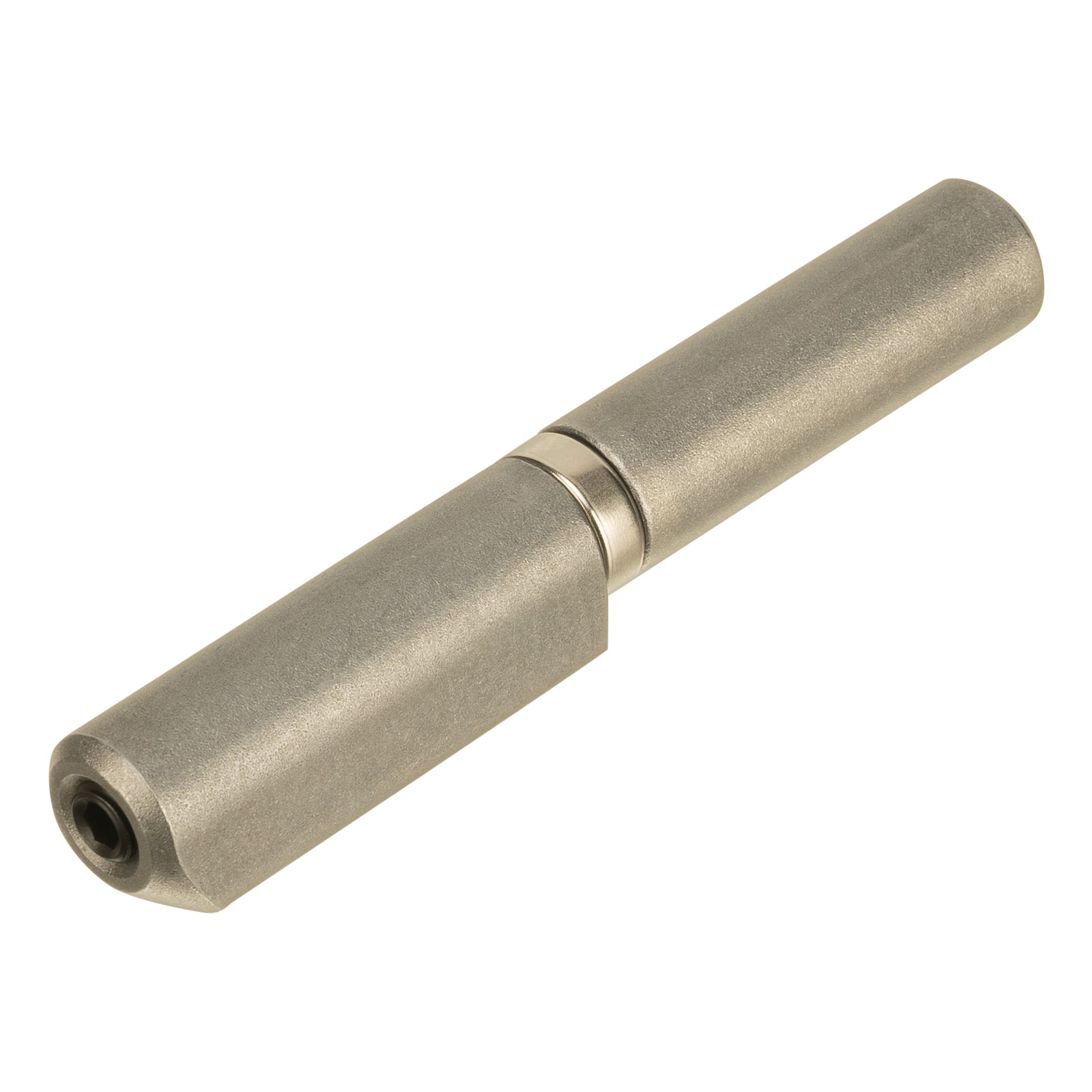

- 20 x 140 мм с подшипником и регулировкой - единственная с регулировкой;

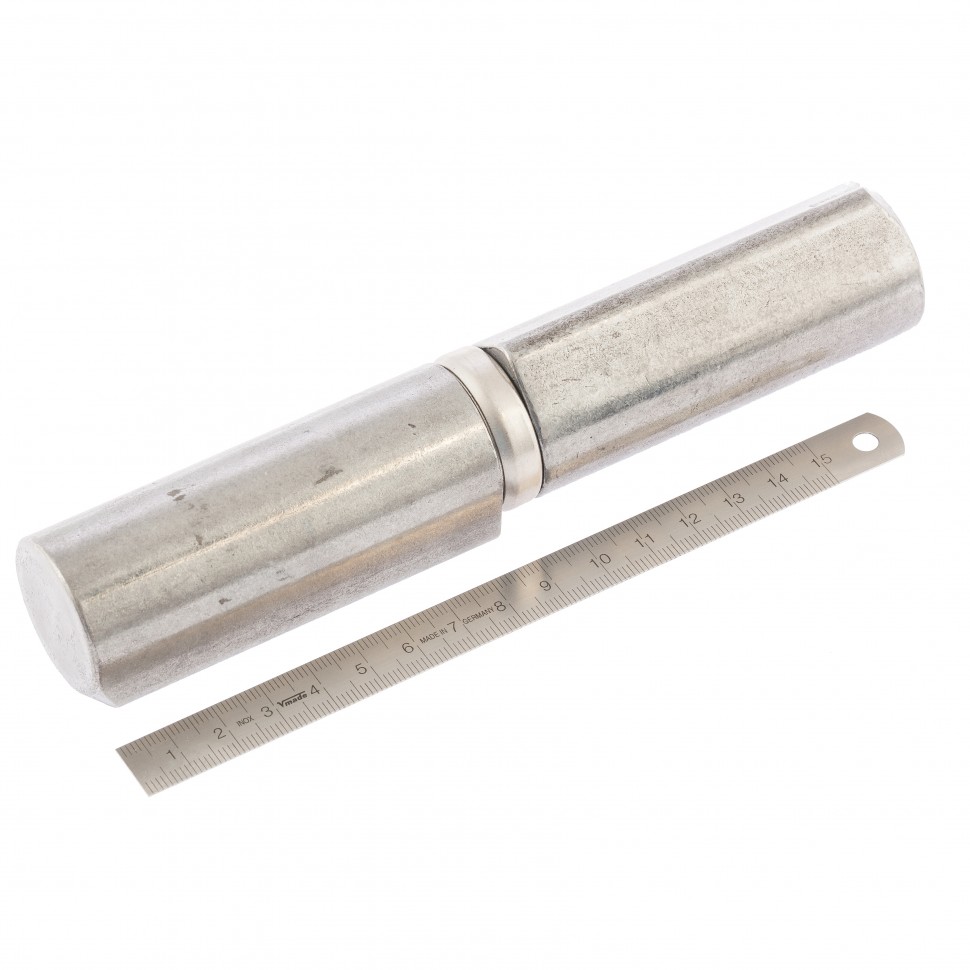

- 32 x 180 мм с подшипником - самая крупная петля подборки.
Круглые петли с шаром, 20 x 140 и 25 x 140 мм, идут отдельным набором из четырёх штук. Каплевидные модели продаются по одной петле, и это единственное различие в комплектации между каплевидными и круглыми моделями подборки.
3. Петля гаражная с шаром и петля гаражная с шариком: какие это модели?

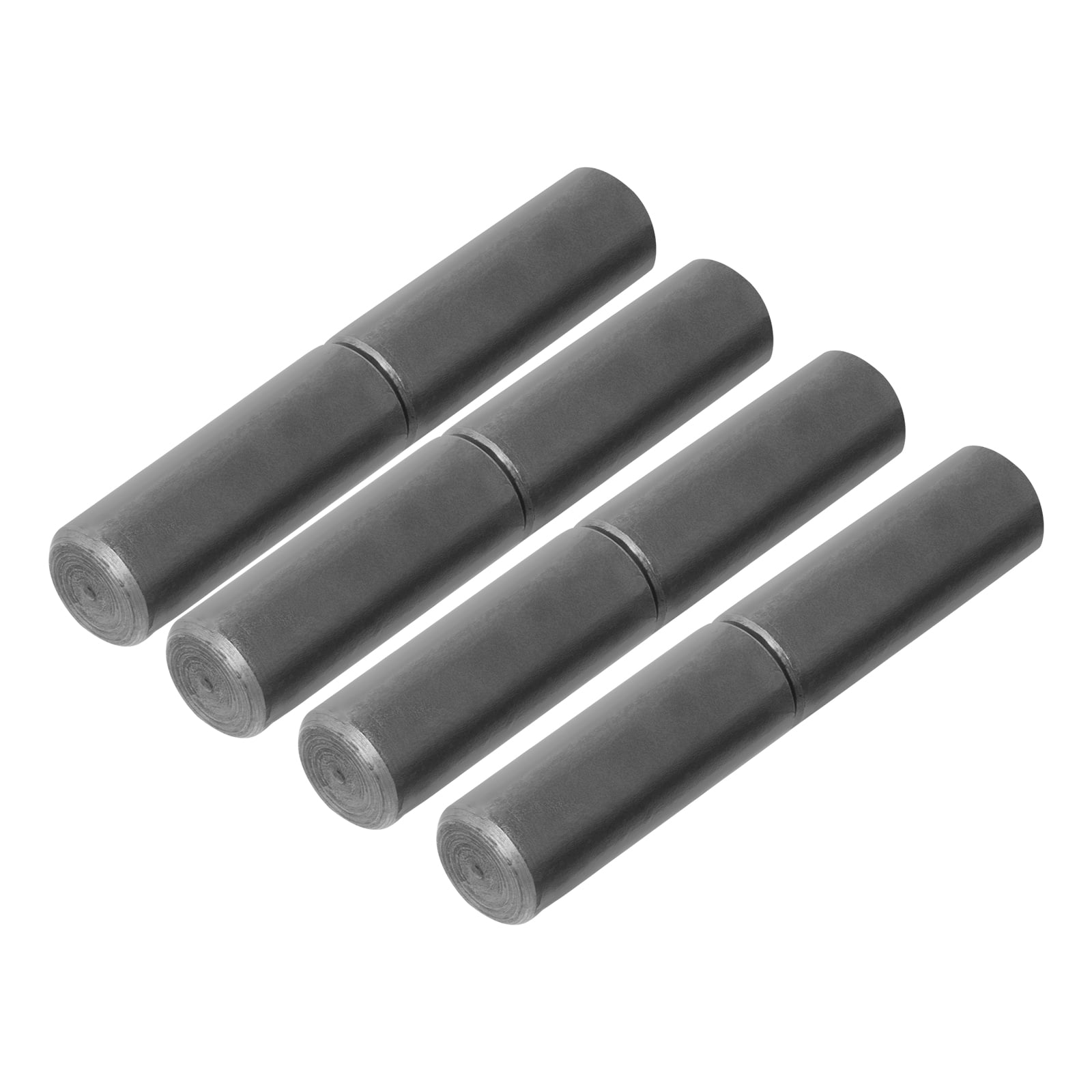

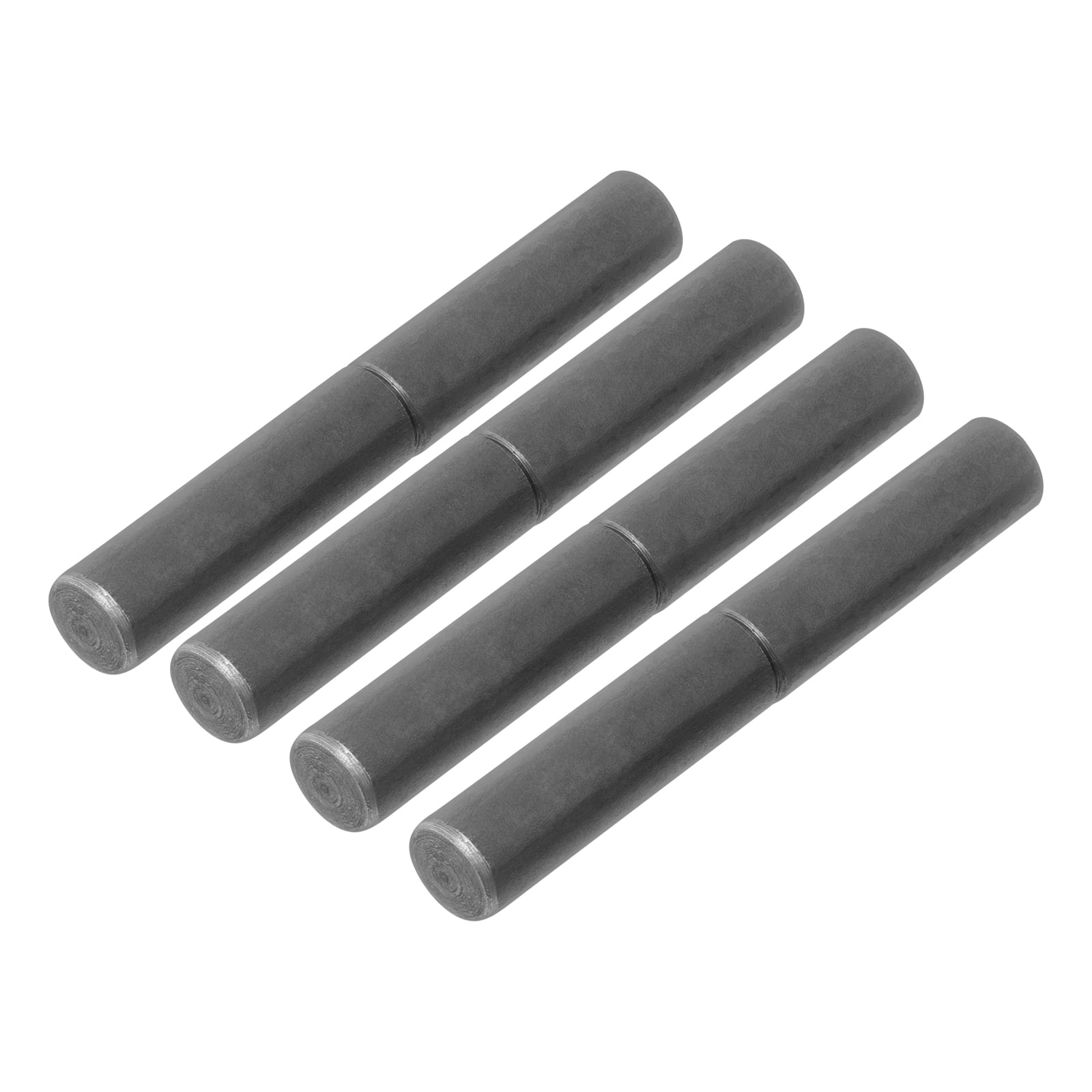

Круглых моделей с шаром в подборке две: 20 x 140 и 25 x 140 мм, по 4 шт в комплекте. Петля гаражная с шариком - разговорное название той же конструкции. Модели отличаются диаметром: 20 и 25 мм при одинаковой длине 140 мм.
4. Петля гаражная с подшипником: у каких моделей он есть?
Подшипник есть у двух каплевидных петель: 20 x 140 мм (вместе с регулировкой) и 32 x 180 мм. У модели 14 x 80 мм вместо подшипника латунная шайба, у моделей с шаром вращение идёт на шаре.
5. Петли для гаражных ворот: как сравнить диаметр и длину?
Размеры моделей удобно смотреть по возрастанию диаметра:
- 14 мм: длина 80 мм, одна петля в комплекте;
- 20 мм: длина 140 мм, у каплевидной одна петля, у круглой с шаром четыре;
- 25 мм: длина 140 мм, четыре петли с шаром;
- 32 мм: длина 180 мм, одна петля с подшипником.
Типоразмер читается так: «D 20 x 140 мм» - диаметр и длина петли, а «4 шт» в названии - число петель в наборе. Длину 140 мм имеют три модели, различающиеся диаметром и узлом вращения.
6. Петля гаражная приварная: как приварить гаражные петли?
Тип установки у всех пяти моделей Сибртех - вварная. Ручная дуговая сварка - дуговая сварка, при которой возбуждение дуги, подача электрода и его перемещение проводятся вручную (ГОСТ 2601-84, п. 16). Термины по ГОСТ 2601-84, на которых держится описание работы:
- прихватка - короткий сварной шов для фиксации взаимного расположения подлежащих сварке деталей (п. 77);
- зазор - кратчайшее расстояние между кромками собранных для сварки деталей (п. 114а);
- прямая полярность - электрод присоединён к отрицательному полюсу источника питания дуги, объект сварки к положительному; обратная - наоборот (п. 128, 129);
- магнитное дутьё - отклонение дуги в результате действия магнитных полей или ферромагнитных масс при сварке (п. 130).
Аппараты для такой работы собраны в разделе ручной дуговой сварки MMA.
7. Как правильно приварить гаражные петли: что проверить по режиму?
Сварочный ток выбирают по диаметру электрода: Iсв = (20 + 6dэ)dэ, где dэ - диаметр электрода в миллиметрах, Iсв - ток в амперах. Формула дана для нижнего положения; при сварке на вертикальной плоскости ток уменьшают на 10-15 %, в потолочном положении - на 15-20 %. Подробнее о токе - в статье про силу тока при сварке. Длинная дуга увеличивает разбрызгивание металла и приводит к пористости, а причины прилипания электрода разобраны в статье почему прилипает электрод. Дефекты шва, связанные с режимом и сборкой:
- непровар - локальное несплавление наплавленного металла с основным; возникает из-за заниженного сварочного тока, неправильной подготовки кромок, излишне высокой скорости сварки, окалины, ржавчины, шлака и загрязнений на кромках;
- подрез - углубление в месте перехода от основного металла к шву; возникает из-за повышенной величины сварочного тока;
- прожог - сквозное проплавление с вытеканием жидкого металла; возникает из-за чрезмерно высокого тока, недостаточной скорости перемещения электрода и большого зазора между кромками.
Как приварить петли на гаражные ворота: в каком порядке?
Операции при ручной дуговой сварке идут в таком порядке:
- сборка деталей;
- выполнение прихваток;
- зачистка прихваток;
- сварка шва;
- заварка кратера;
- зачистка шва;
- контроль качества шва внешним осмотром.
