Топ-5 хомутов металлических: какой выбрать для труб и шлангов?

Коротко

• Размер хомута - диапазон диаметров, шланг меряют на штуцере; в топе охват от 10-16 до 110-130 мм;
• хомут с болтом и гайкой - тип 2 по ГОСТ 28191-89, а все пять комплектов топа с винтовым креплением;
• у класса W2 лента и корпус нержавеющие, винт оцинкованный, целиком из нержавеющей стали - W3, W4 и W5;
• червячный хомут соединяет рукав с трубой, а трубы на стене крепят по СП 73.13330.2016.

1. Как выбрать хомут металлический: диаметр, материал, ширина ленты?

Начинают с замера наружного диаметра шланга, уже надетого на штуцер: так сказано в каталоге хомутов McMaster-Carr. Размер червячного хомута записывают диапазоном: в таблице 2 ГОСТ 28191-89 это ряд от 8-12, 10-16 и 12-20 мм до 140-160 мм.

• диаметр: в топе хомуты металлические для шлангов с охватом 10-16, 14-27, 16-25, 40-60 и 110-130 мм;

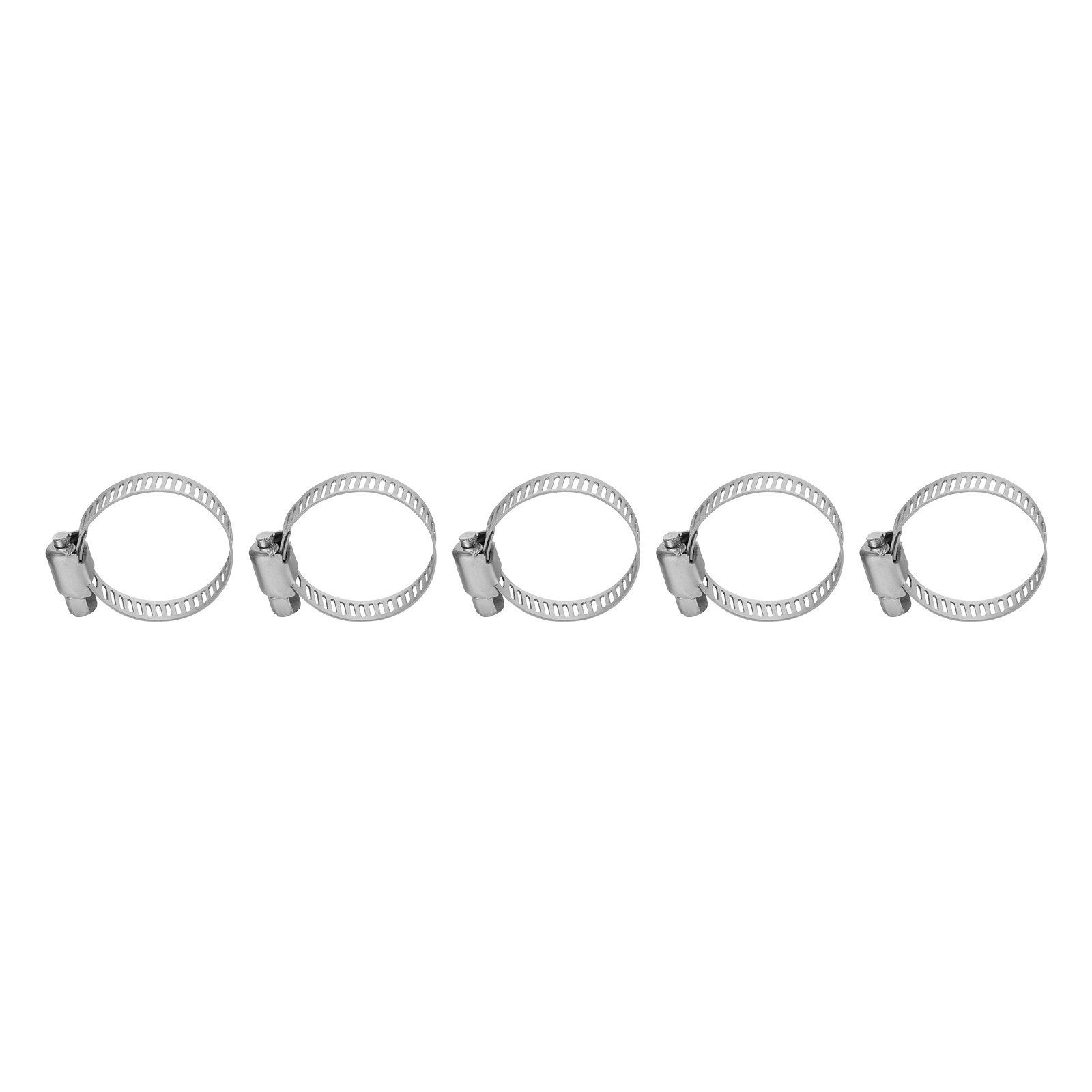

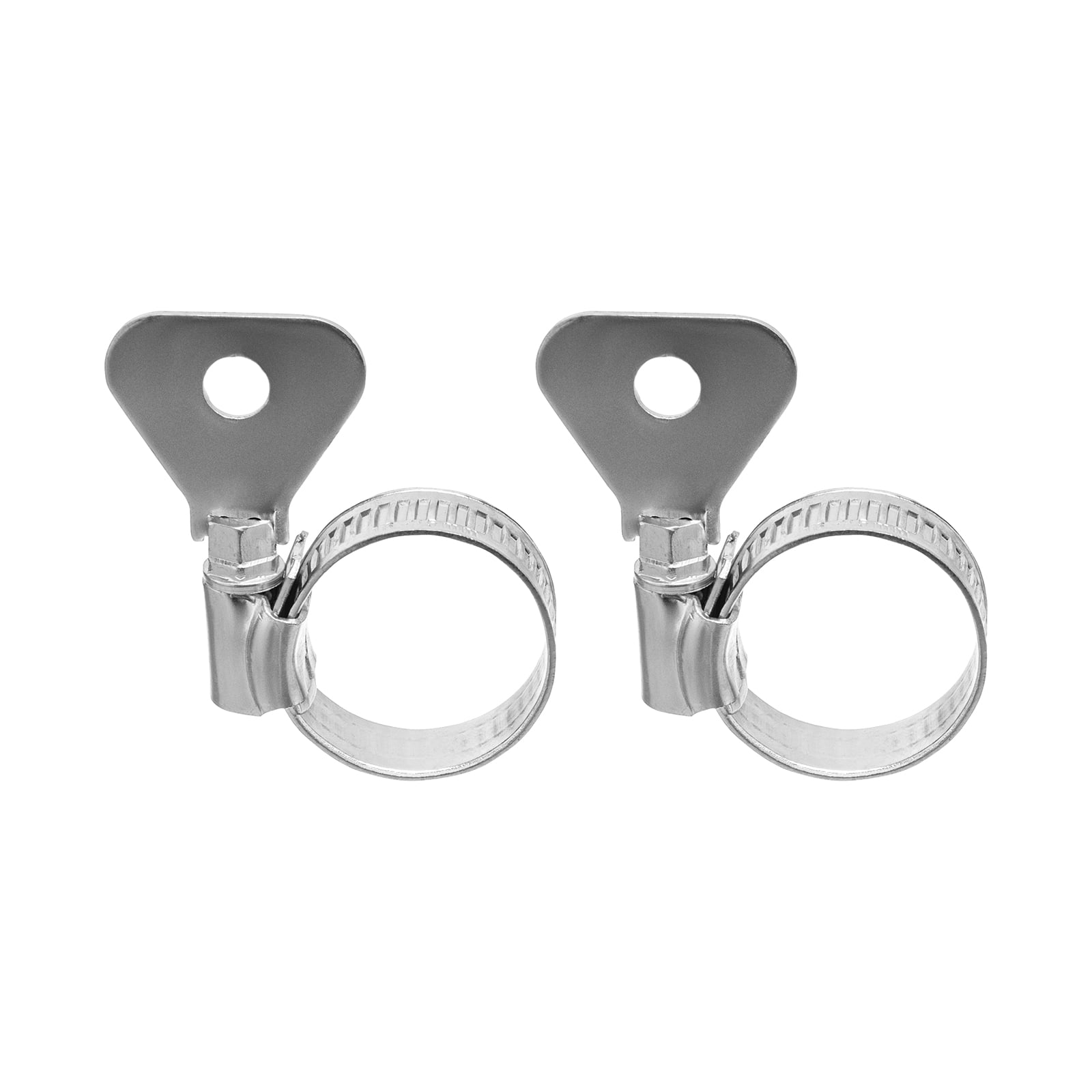

• материал: два комплекта из оцинкованной стали (Sparta 14-27 и Сибртех W1 16-25 мм), три с лентой из нержавеющей стали класса W2 - что стоит за классами, разобрано ниже;
• ширина ленты: у трёх нержавеющих комплектов 9 мм при толщине 0,70 мм, у Сибртех W1 10 мм; в ГОСТ 28191-89 лента лёгкой серии 9 мм, тяжёлой 13 мм, а у Norma и Oetiker есть лента 12 мм;
• момент затяжки зависит от ширины: по ГОСТ 28191-89 для ленты 9 мм он 2,0-3,0 Н·м, для ленты 13 мм 5,0 Н·м (±10 %);
• головка винта: у трёх нержавеющих комплектов S7 с крестообразным и прямым шлицем;
• количество в упаковке: от 2 до 100 штук.

2. Хомут металлический с гайкой и червячный: какие типы описывает ГОСТ 28191-89?

Стандарт «Хомуты зажимные для рукавов» распространяется на хомуты для соединения рукавов в гидравлических и пневматических системах при давлении до 7,0 МПа и температуре от -60 до +120 °C. В нём четыре типа, а приложение к нему даёт рекомендации по применению.

• тип 1 - ленточные хомуты с червяком (червячные): надёжное соединение трубы с рукавом в широком диапазоне диаметров при умеренных вибрациях;
• тип 2 - ленточные узкие хомуты с болтами: при повышенной вибрации; в исполнении 1 проушины ленты стянуты одним болтом с гайкой, в исполнении 2 две полуленты стянуты двумя болтами;
• тип 3 - ленточные широкие хомуты с болтами: при осевых усилиях в соединении и когда материал рукава не допускает больших удельных давлений;
• тип 4 - проволочные хомуты с винтом: при давлении до 0,16 МПа.

В терминах стандарта хомут металлический с гайкой - это ленточный хомут с болтами, тип 2, а не червячный. Четыре комплекта Сибртех из топа названы в описании карточек червячными, у Sparta в карточке указано винтовое крепление.

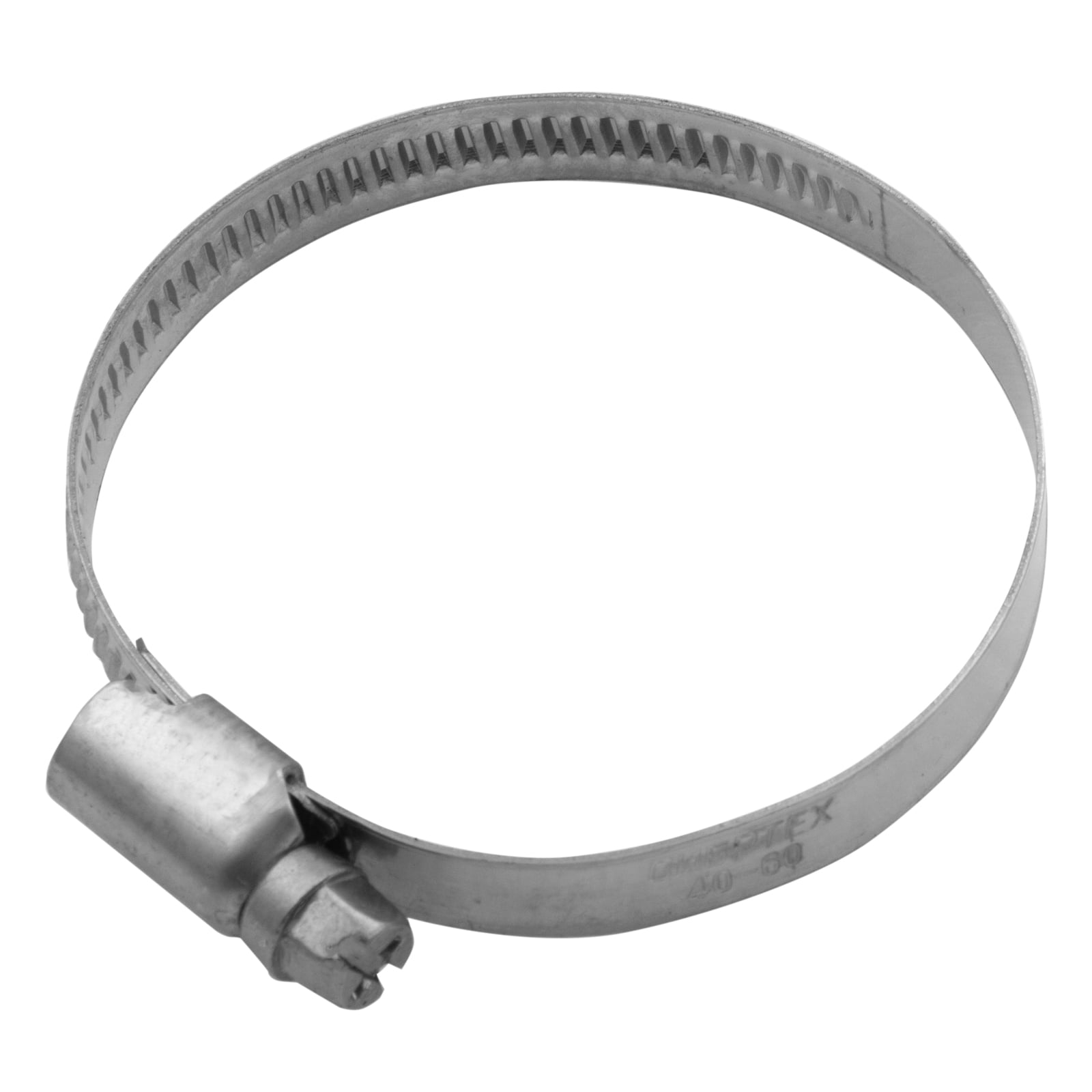

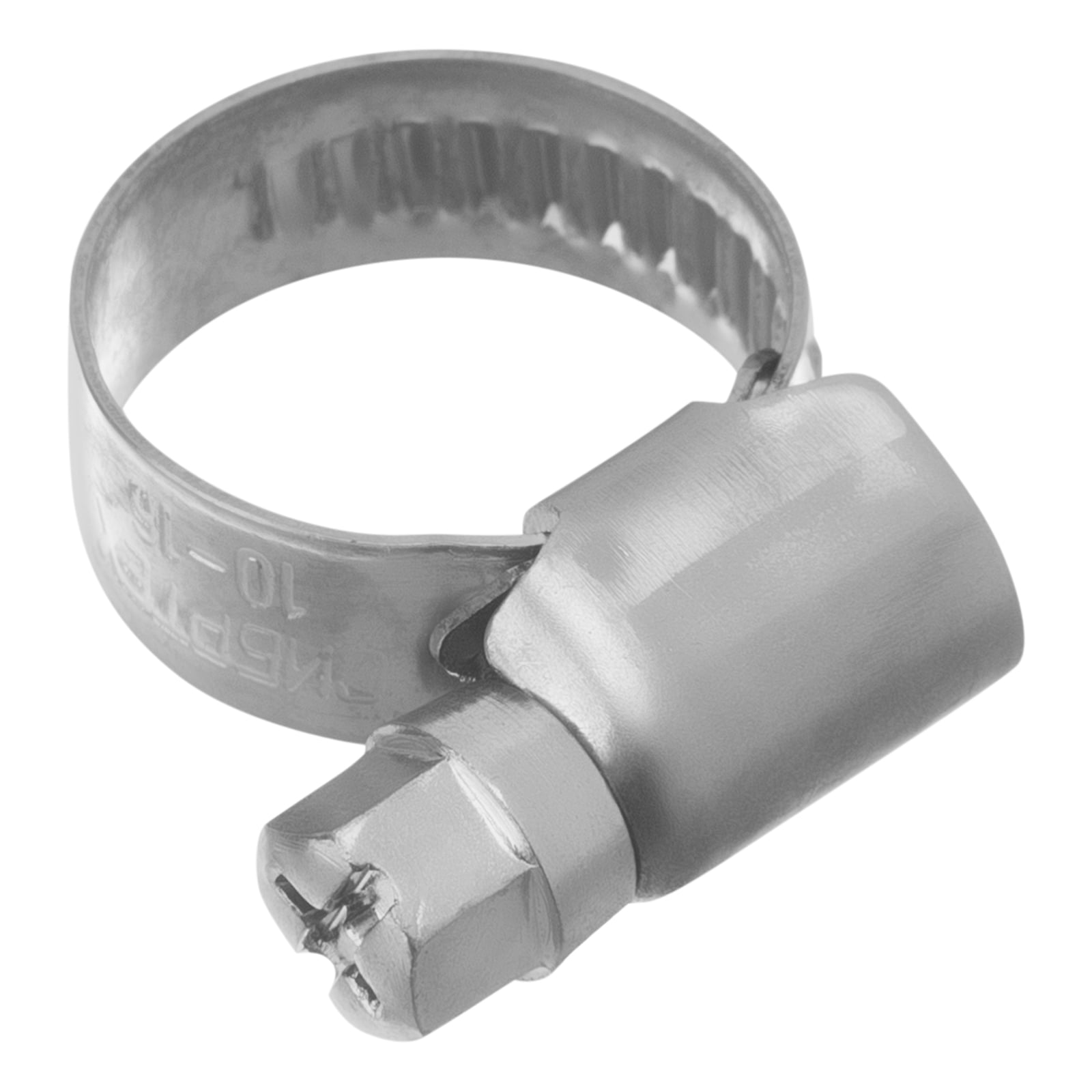

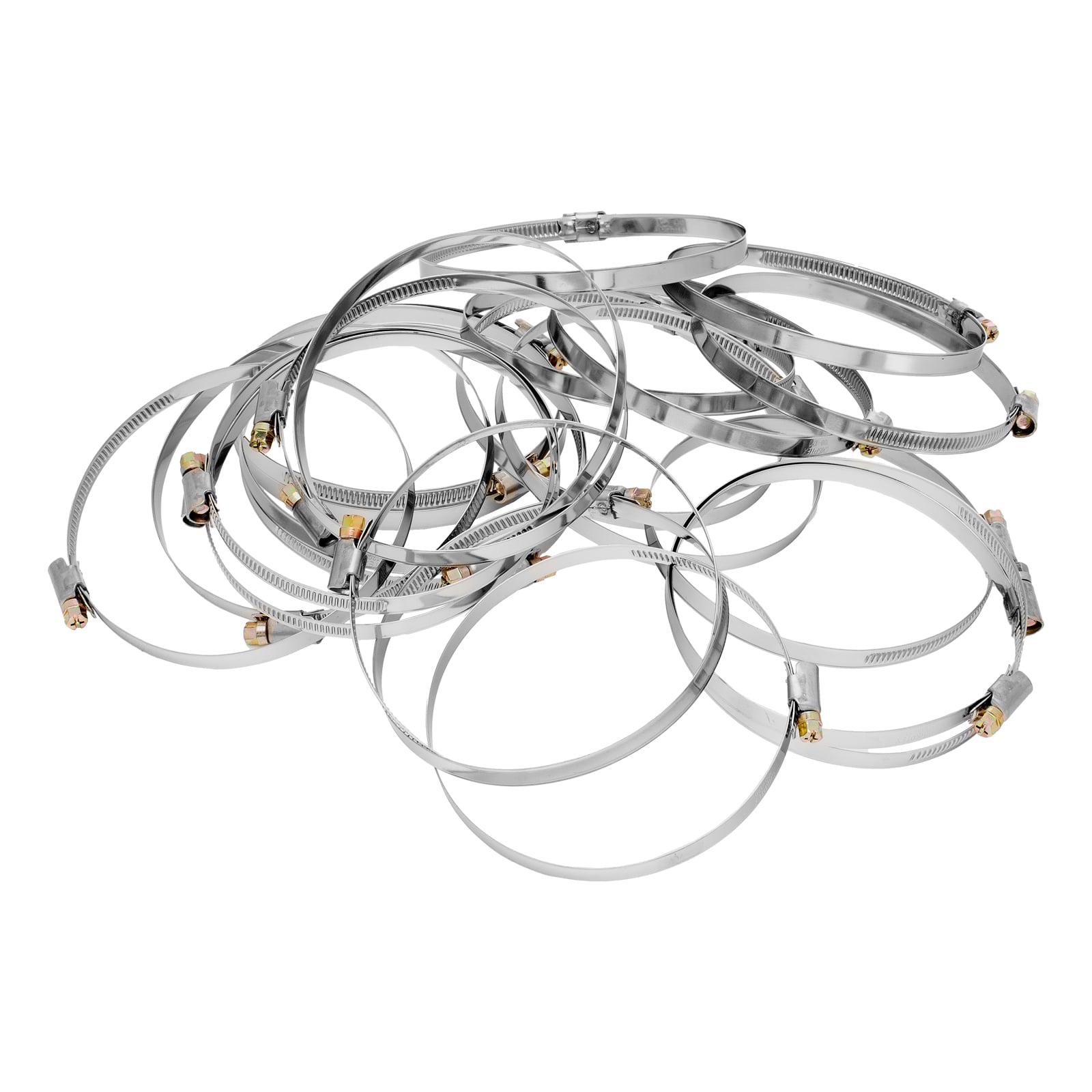

Слова «Стандартное болтовое крепление» в названии трёх нержавеющих комплектов Сибртех не делают их болтовыми: в описании это червячные хомуты, затяжка идёт винтом с головкой S7.

3. Хомут стяжной металлический или пластиковая стяжка: что выбрать?

В ГОСТ 28191-89 изделие называется хомутом зажимным для рукавов, а стяжкой называют кабельную стяжку: стандартная стяжка делается из полиамида 6.6 (PA66). Металлический хомут стяжка встречается в карточках магазина как «стяжка-хомут», поэтому сравнивать два изделия стоит по источникам.

• назначение: хомут по ГОСТ 28191-89 соединяет рукав с трубой; стяжки серии T-Series у HellermannTyton описаны как крепёж пучков проводов и кабелей;
• температура: хомуты по ГОСТ 28191-89 - от -60 до +120 °C, стяжка из PA66 общего назначения у HellermannTyton - от -40 до +85 °C;
• требования: для хомутов ГОСТ 28191-89 задаёт момент затяжки, не менее 50 повторных затяжек (п. 2.3) и испытания на герметичность и прочность (п. 4.3, 4.4).

Есть и стальная кабельная стяжка: у Mikalor замок самоблокирующийся, со стальным шариком, стяжку затягивают и обрезают инструментом заподлицо. Пластиковые и кабельные стяжки собраны в разделе «Хомуты пластиковые, стяжки кабельные».

4. Хомуты металлические для труб: чем крепить трубу и чем соединять её с рукавом?

Червячный хомут из топа соединяет рукав с трубой или штуцером: так назначение хомутов описывает приложение к ГОСТ 28191-89. Хомут металлический для крепления труб к стене или потолку относится к другому документу - СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»: для газопроводов он называет кронштейны, хомуты, подвески и другие средства крепления (п. 6.4.18).

• п. 6.1.8: средства крепления не располагают в местах соединения трубопроводов, а приварка трубопроводов к ним не допускается; расстояния между креплениями стальных труб на горизонтали даны в таблице 2 свода правил;
• п. 6.1.4 для полимерных труб: между металлическими частями опор и трубами ставят прокладки из такого же или более мягкого материала, а неподвижные крепления не должны чрезмерно обжимать трубы;
• сантехнические хомуты для труб лежат в разделе «Хомуты сантехнические».

5. Хомут металлический оцинкованный и нержавеющий: что значат классы W1 и W2?

В топе два комплекта из оцинкованной стали (Sparta 14-27 и Сибртех W1 16-25 мм) и три с лентой из нержавеющей стали класса W2 (Сибртех 10-16, 40-60 и 110-130 мм). Класс W описывает материал винта, корпуса и ленты по DIN 3017-1, табл. 6, а Mikalor для хомутов ASFA L с лентой 9 мм приводит часы испытания в солевом тумане (ASTM B117).

• W1 - лента и корпус из стали с пределом прочности не менее 400 Н/мм², винт стальной; у Mikalor 144 ч;
• W2 - лента и корпус из нержавеющей стали 1.4016 (AISI 430), винт стальной оцинкованный; у Mikalor 72 ч;
• W3 - лента, корпус и винт из стали 1.4016; у Mikalor 200 ч;
• W4 - всё из стали 1.4301 (AISI 304); у Mikalor 400 ч;
• W5 - всё из стали 1.4401, 1.4436 или 1.4571 (AISI 316), по DIN пригодна для морской воды; у Mikalor 1000 ч.

Поэтому «W2 - нержавеющий» без оговорки неточно: у W2 нержавеющие лента и корпус, а винт оцинкованный; целиком из нержавеющей стали сделаны W3, W4 и W5. Сам Mikalor пишет, что условия солевого тумана редко встречаются при обычном наружном воздействии, так что часы испытания не равны годам службы на улице.

У оцинкованной стали при повреждении покрытия до железа корродирует цинк, а сталь остаётся практически нетронутой. Для хомута металлического оцинкованного DIN 3017-1 (п. 5.1) допускает кромки ленты W1 и W2 без покрытия, а ГОСТ 28191-89 (п. 2.2) требует от хомутов из углеродистой стали цинкового покрытия толщиной не менее 6 мкм; нержавеющие хомуты в обозначении получают букву «Н».

6. Как поставить червячный хомут на шланг?

1. Наденьте шланг на штуцер и замерьте его наружный диаметр прямо на штуцере;
2. выберите хомут, в диапазон которого входит измеренный диаметр;
3. затягивайте до момента, указанного для хомута: по ГОСТ 28191-89 это 2,0-3,0 Н·м для ленты 9 мм и 5,0 Н·м для ленты 13 мм; для серийной сборки Oetiker называет шуруповёрты с электронным контролем момента;
4. не превышайте момент разрушения: по Mikalor перетяжка ведёт к потере герметичности;
5. там, где спецификация требует постоянного момента, остаточный момент периодически проверяют и при необходимости подтягивают.

У хомутов Mikalor ASFA L гладкая неперфорированная лента и скошенные кромки, как заявляет производитель, предотвращают повреждение шланга; для силиконовых трубок с мягкими стенками Mikalor предлагает внутреннее кольцо под ленту. Хомуты по ГОСТ 28191-89 должны допускать многократное использование для рукавов одного диаметра: не менее 50 повторных затяжек.

7. Частые ошибки при выборе и установке

• Мерить сам штуцер, а не шланг, надетый на него;
• брать хомут без диапазона размеров: у червячного хомута размер записан диапазоном, а не одним числом;
• затягивать до упора вместо момента: по Mikalor перетяжка ведёт к потере герметичности;
• называть W2 полностью нержавеющим: винт у этого класса оцинкованный;
• принимать хомут «Стандартное болтовое крепление» за болтовой тип 2: в топе это червячные хомуты;
• ждать от червячного хомута роли средства крепления трубы: крепление трубопроводов описывает СП 73.13330.2016.

Подобрать размер можно в разделе «Хомуты металлические».
