Гидроуровень: топ-5 моделей и как им пользоваться

Коротко

• Гидроуровень переносит высоту между точками по уровню жидкости в колбах, соединённых шлангом.
• Колбы держат вертикально, отметку снимают, когда уровень жидкости спокоен.
• Длина шланга в подборке - от 5 м у Matrix до 25 м у Сибртех.
• СП 163.1325800.2014 называет гидроуровень среди приборов для разметки подвесного потолка на стенах.

1. Как работает гидроуровень?

Гидростатическое нивелирование основано на системе сообщающихся сосудов: в такой системе мениск жидкости устанавливается на одной уровенной поверхности, и её используют как отсчётную поверхность при определении превышений. В гидроуровне сосудами служат колбы со шкалой, соединённые гибким шлангом. Отметку с одной колбы переносят на другую.

Гидростатическое нивелирование применяют в стеснённых условиях закрытых помещений, где геометрическое нивелирование применить трудно или невозможно. Прибор работает по уровню жидкости и не зависит от видимости между местами разметки. Электропитание и калибровка электронных датчиков не нужны.

2. Гидроуровень строительный и пузырьковый уровень: в чём разница?

ГОСТ 9416-83 «Уровни строительные» относится к приборам для проверки горизонтальности и вертикальности расположения поверхностей элементов строительных конструкций; в их корпусе стоит ампула с пузырьком воздуха. Типоразмер УС6 выпускают длиной 600, 800, 1000 и 1200 мм.

Для разметки проектного положения подвесного потолка по периметру помещения на стенах СП 163.1325800.2014 (п. Е.6.3) называет уровень длиной не менее 1,2-1,5 м, гидроуровень и шнуроотбойное устройство, а уровень и гидроуровень допускается заменять нивелиром. При больших объёмах работ, сказано там же, целесообразно применять лазерную установку.

• Колбы гидроуровня стоят в разных точках, а между ними может быть угол, дверной проём или расстояние, когда прямую линию между точками провести неудобно;
• шланг гибкий и прокладывается вокруг препятствий;
• если нужна лазерная установка вместо жидкости, её дают лазерные уровни.

Принцип сообщающихся сосудов у всех пяти моделей подборки один, различаются длина шланга, колбы и шкала.

3. Как пользоваться гидроуровнем: порядок работы?

1. Заполните систему жидкостью и дождитесь, пока уровень станет спокойным;
2. держите обе колбы вертикально;
3. совместите уровень жидкости в одной колбе с исходной отметкой;
4. по уровню жидкости во второй колбе перенесите отметку на нужную точку по шкале.

Гидростатический нивелир перед использованием поверяют двукратным нивелированием двух точек с перестановкой сосудов: оба результата в пределах точности отсчёта должны быть одинаковыми.

Как пользоваться гидроуровнем при выравнивании пола, опалубки и полок?

Для моделей подборки названы такие задачи:

• стяжка пола: базовую высоту выносят по периметру комнаты;
• опалубка и основание фундамента, ряд плитки, перенос уровня на противоположные стены;
• полки и шкафы на одной высоте, даже если между точками угол и прямого обзора нет.

Для пола есть норма результата. По СП 71.13330.2017 (табл. 8.15) отклонение готового покрытия пола от заданного уклона не должно превышать 0,2 % размера помещения, но не более 10 мм. В комнате длиной 3 м это 6 мм.

4. Лучший гидроуровень: как выбрать длину шланга?

Каждая модель подборки переносит отметку между точками на расстояние до длины своего шланга, поэтому шланг не должен быть короче расстояния между точками. Модели идут по возрастанию длины шланга.

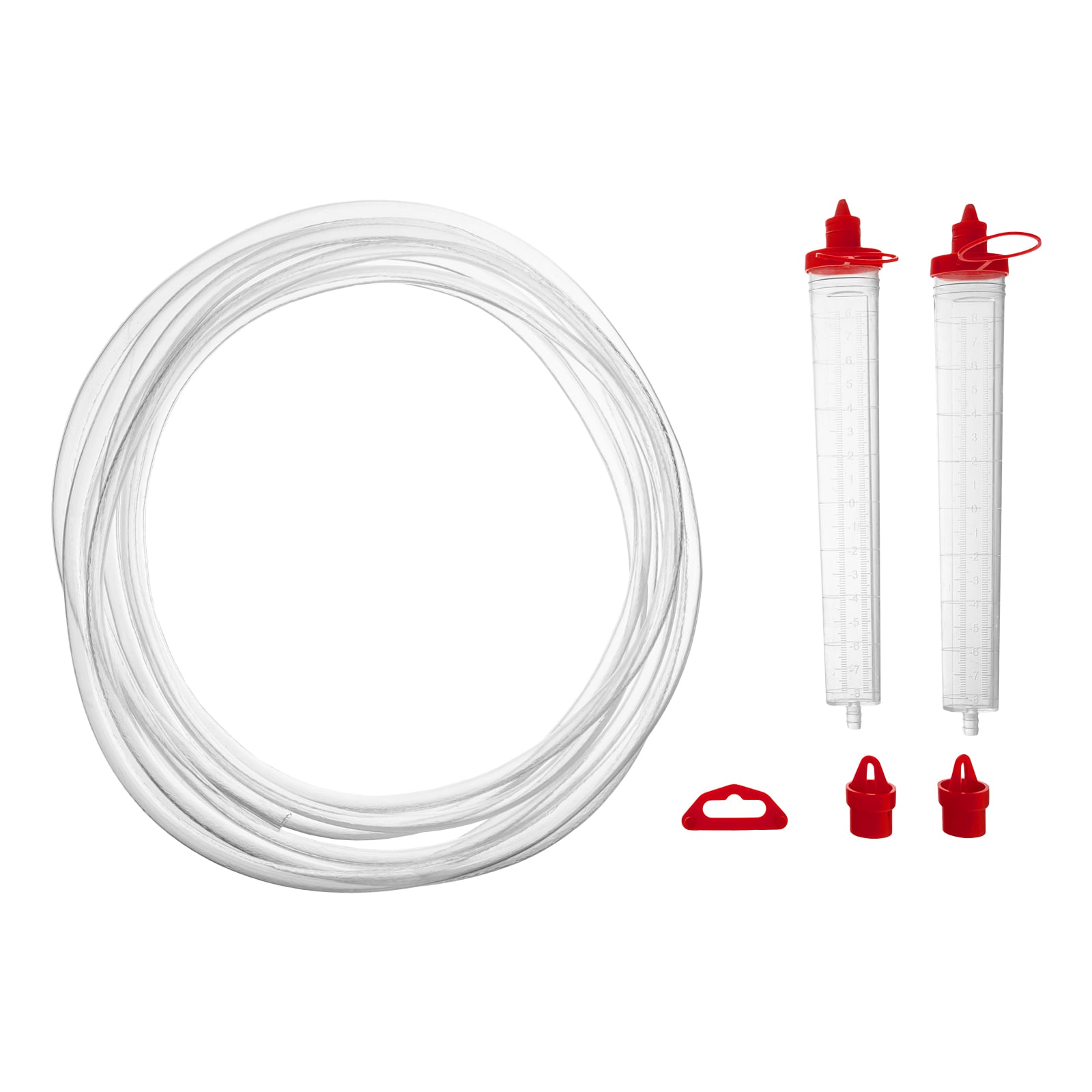

• 5 м, Matrix: разметка в помещении или на небольшом участке, удлинённые светлые колбы и рельефная градуировка;
• 10 м, Сибртех: опалубка, стяжка пола, разметка стен под полки;

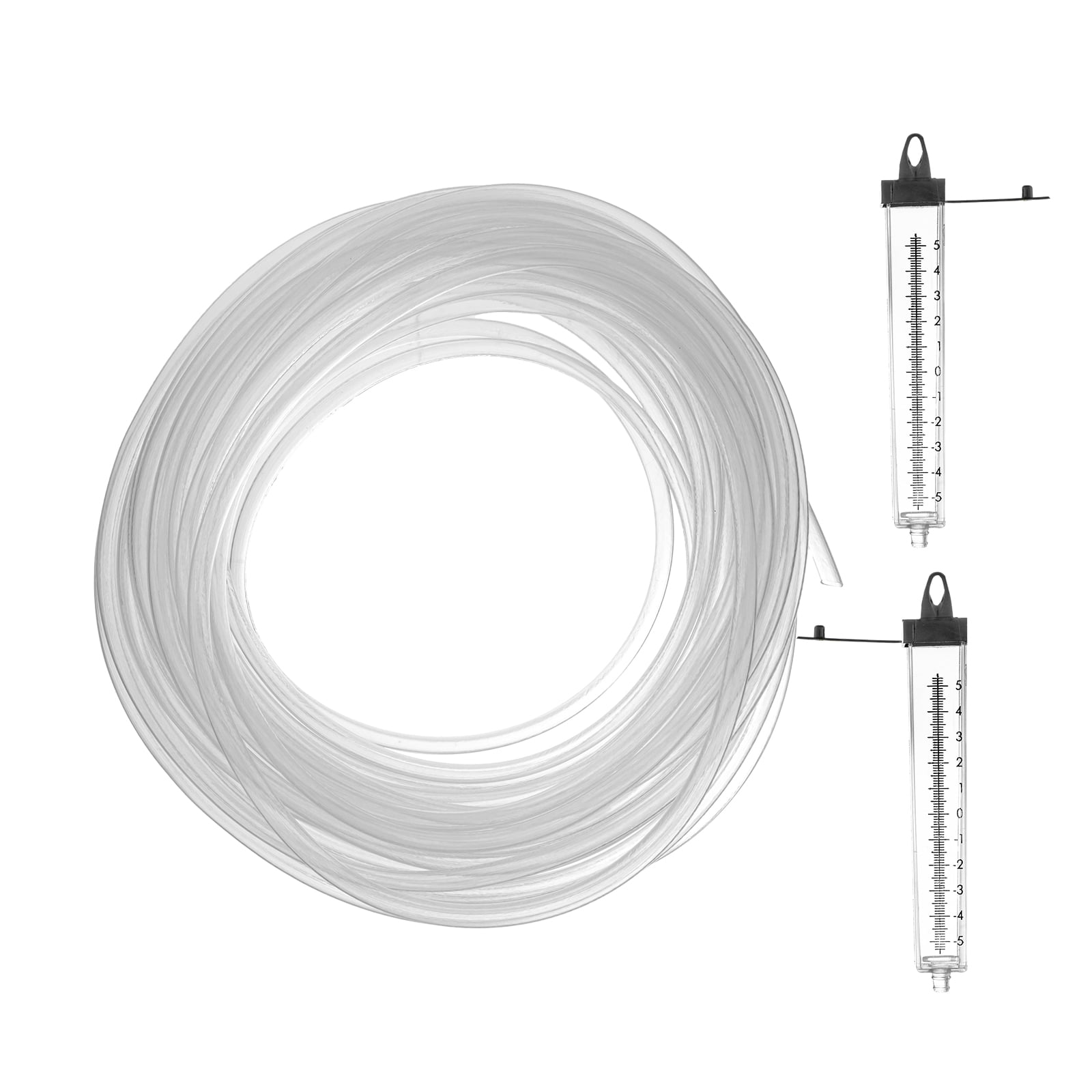

• 15 м, Сибртех: отметки на противоположных стенах или по сторонам строительной конструкции;

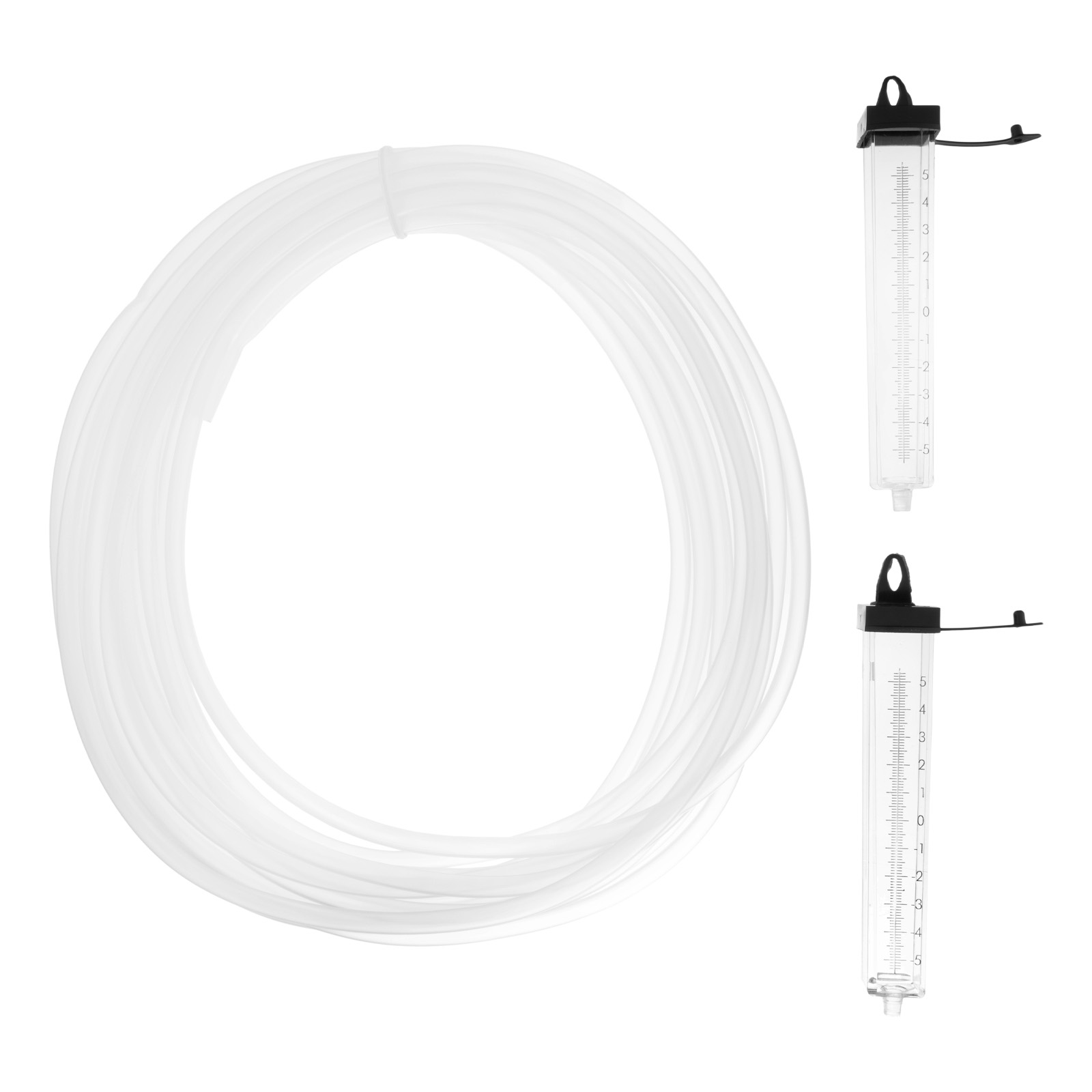

• 20 м, Сибртех: разные части помещения или площадки, где между точками угол, перегородка или большой пролёт;

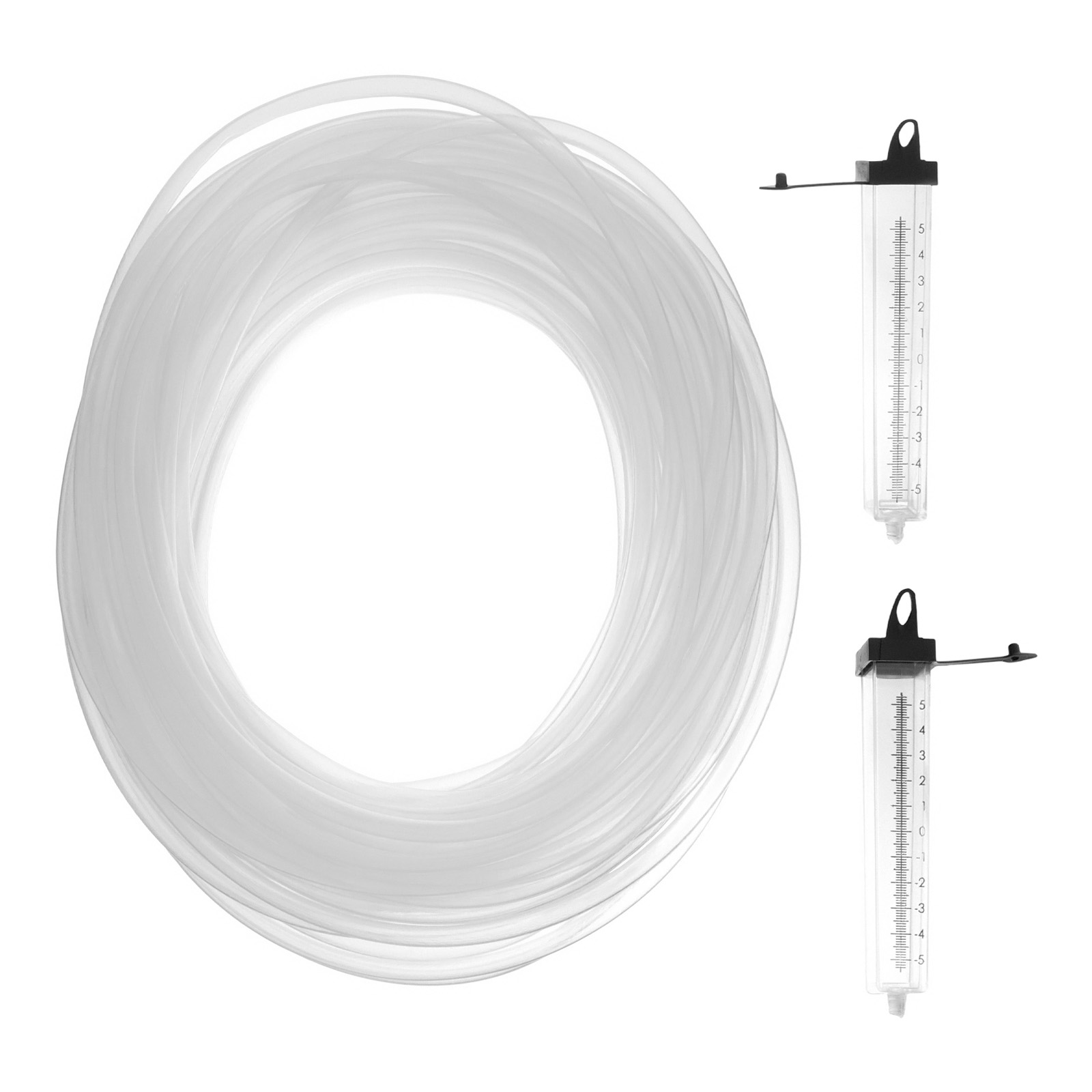

• 25 м, Сибртех: работа через помещение, вдоль стены или по периметру строительного участка.

Остальные позиции раздела смотрите среди гидроуровней каталога.

Гидроуровень шланг: материал, диаметр и длина

Шланг у всех пяти моделей из ПВХ, колбы из полистирола. У четырёх моделей Сибртех диаметр шланга 8 мм, длина 10, 15, 20 и 25 м. У Matrix шланг 5 м, колбы удлинённые, светлые, с рельефной градуировкой, шкала не нанесена поверхностной краской.

У модели Сибртех на 15 м прозрачный канал из ПВХ позволяет наблюдать за уровнем жидкости и пузырьками воздуха, а гибкий шланг прокладывается вокруг препятствий.

5. Ошибки при работе с гидроуровнем

• Держат колбы наклонно, а нужно вертикально;
• снимают отметку, пока уровень жидкости не успокоился;
• берут модель с шлангом короче расстояния между точками: каждая переносит отметку только до своей длины;
• не проверяют прибор перед работой перестановкой сосудов.
