Коротко
- ГОСТ Р 58359-2019 называет такие крепления утеплителя анкерами с тарельчатым дюбелем и требует тарельчатый элемент диаметром не менее 60 мм.
- Пять моделей Сибртех отличаются длиной 90, 100, 120 и 140 мм и упаковкой от 45 до 450 штук, у всех в характеристиках бетон.
- Основания делятся на категории А-Е: от тяжёлого бетона до ячеистого, а режим сверления зависит от материала основания.
- Словари дают «дюбель»; множественное число - «дюбели», а словарь Лопатина допускает и «дюбеля».
- Для пустотелых конструкций с обшивками из листов Knauf у Knauf есть другой дюбель - «Зонтик».
1. Как выбрать дюбель для утеплителя «Гриб»: что проверить?
В паспорте Stalmax дюбель «Гриб» LDT-P назван тарельчатым, а его широкая шляпка увеличивает опорную поверхность. ГОСТ Р 58359-2019 называет такие изделия анкерами с тарельчатым дюбелем: диаметр тарельчатого элемента должен быть не менее 60 мм (п. 6.1), а в качестве распорных элементов применяют стальные или композитные (п. 6.8).
Тип креплений и норму расхода, по п. 11.1, определяют по СП 293.1325800.2017, проектной документации и результатам объектных испытаний. Для самого крепежа ГОСТ Р 58359-2019 задаёт пять групп требований.
- Основание. Категорию применения анкера назначают по материалу основания, для которого он предназначен (п. 5.3), разбор категорий - в разделе ниже.
- Глубина заделки. Глубина установки анкера - не менее 25 мм (п. 11.12), отверстие глубже неё минимум на 10 мм (п. 11.11), а расстояния и глубину крепления задают с учётом требований изготовителя и испытаний (п. 11.9).
- Комплектация. Анкеры поставляют на строительные объекты в укомплектованном виде и в фабричной упаковке, исключающей замену элементов (п. 8.1).
- Маркировка. На одном из элементов, так чтобы она читалась без разборки изделия, должны быть торговая марка или код изготовителя, длина изделия и диаметр распорной части анкера (пп. 7.1, 7.2).
- Бур. Отверстия выполняют перпендикулярно плоскости основания, строительными свёрлами (бурами) соответствующего диаметра (п. 11.10).
Справочные значения минимального количества анкеров ГОСТ приводит в рекомендуемом приложении А, расчёт которого выполняют по приложению В СП 293.1325800.2017.
2. Чем различаются пять моделей Сибртех в топе?
У всех пяти моделей один бренд - Сибртех, страна - Россия, материал - полипропилен, диаметр - 10 мм, бортик плоский, тип - универсальный распорный, а в графе «Использование» указан бетон. Различаются длиной и упаковкой.

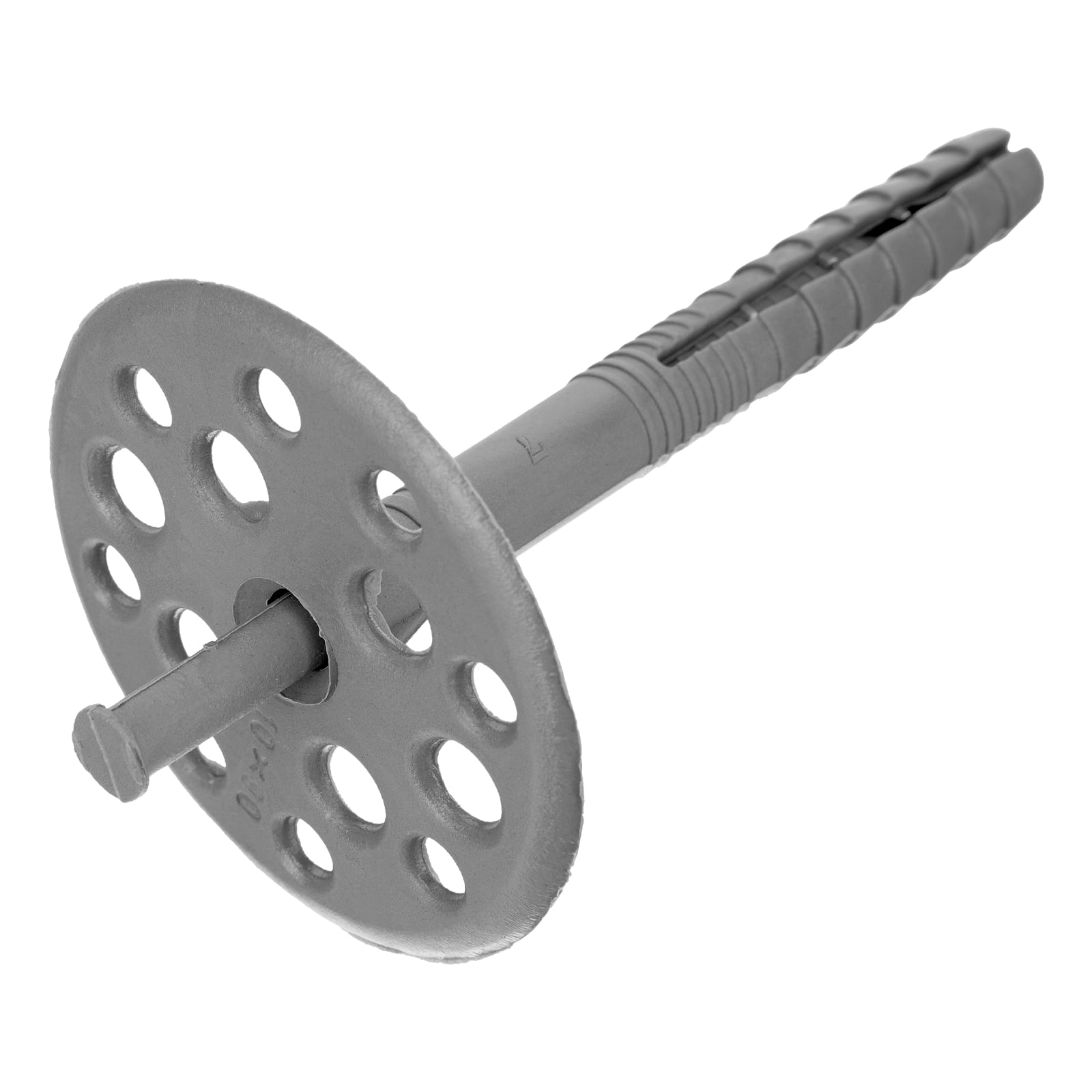

- Длина 90 мм, в упаковке 45 дюбелей и 45 шляпок.

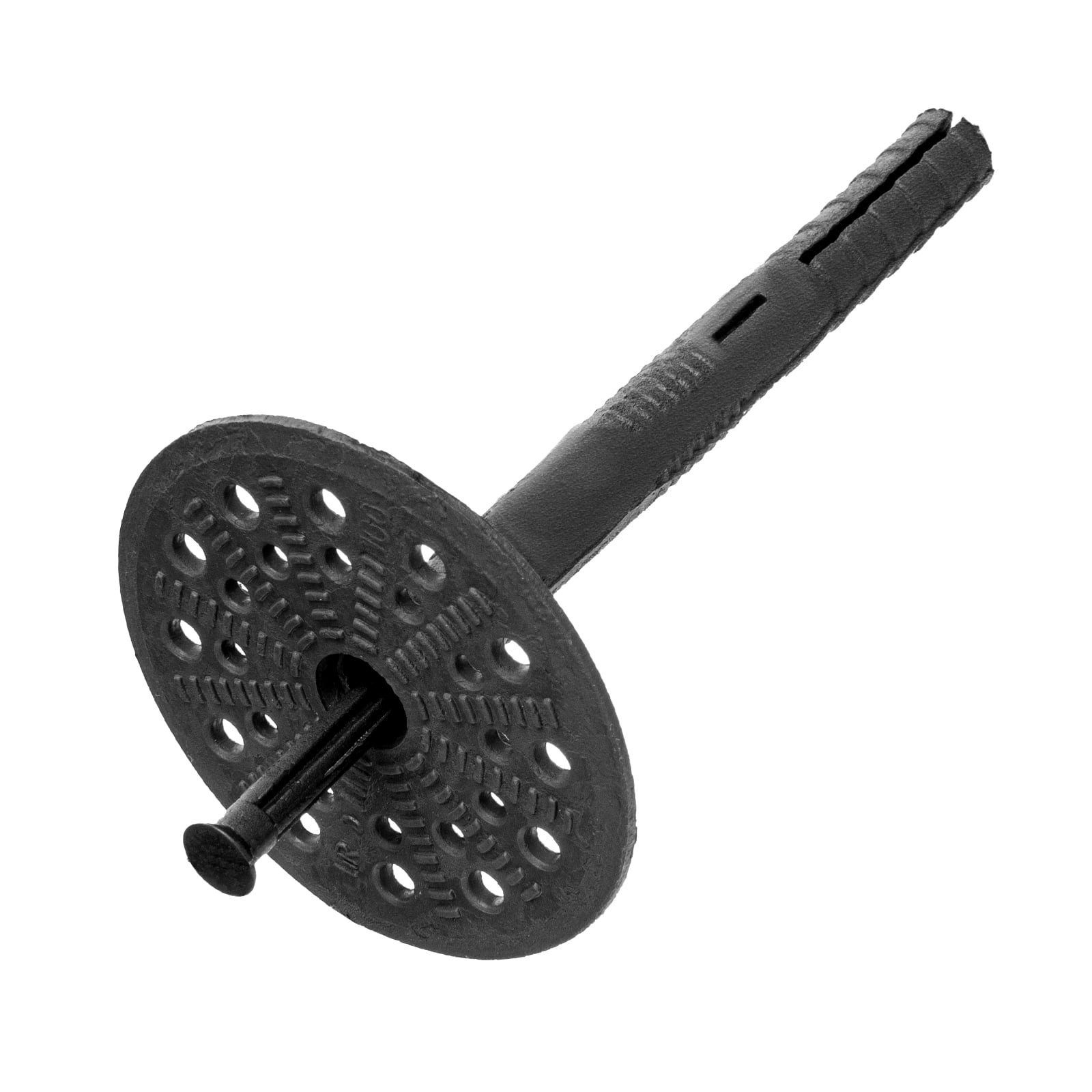

- Длина 90 мм, в упаковке 450 дюбелей и 450 шляпок.

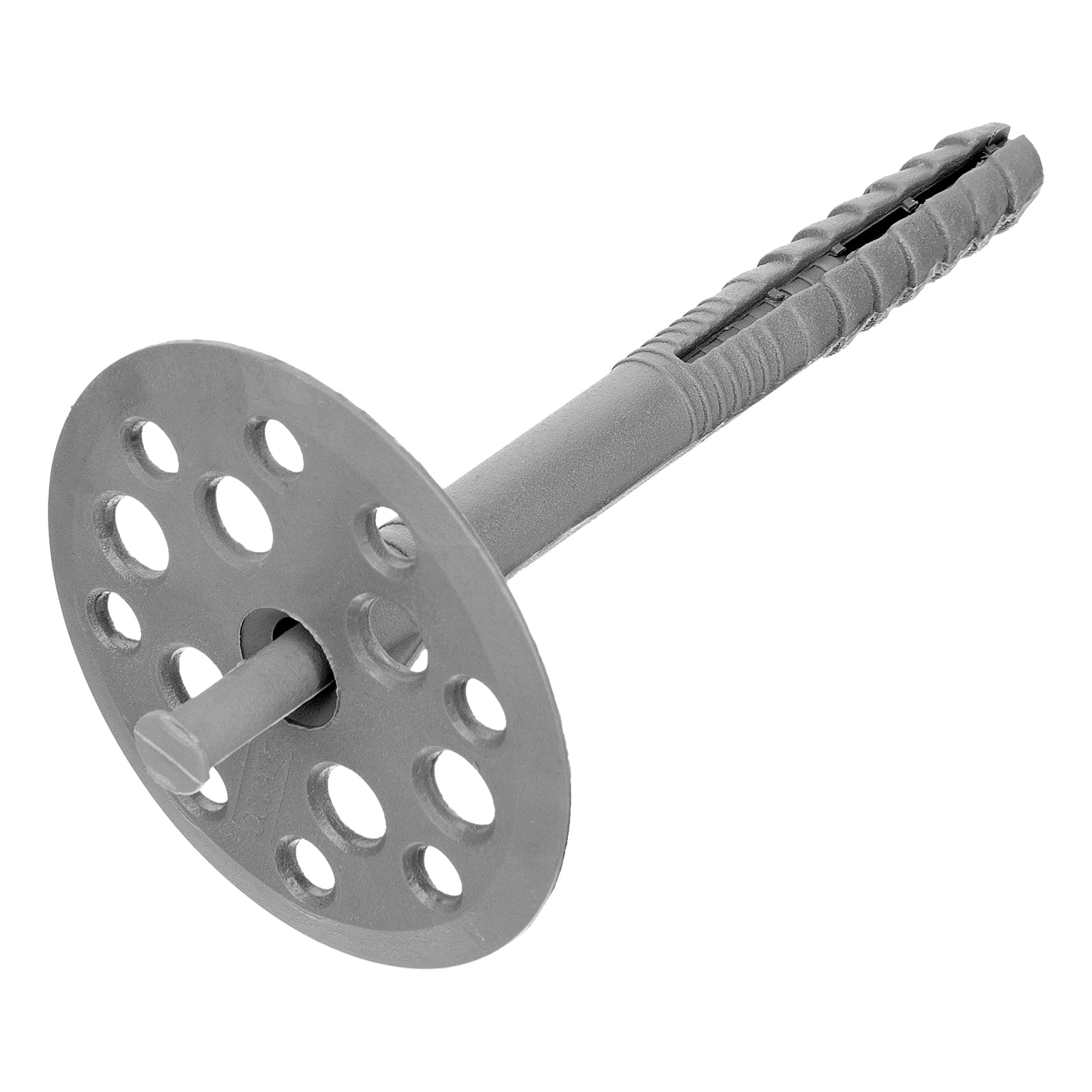

- Длина 100 мм, в упаковке 45 дюбелей и 45 шляпок.

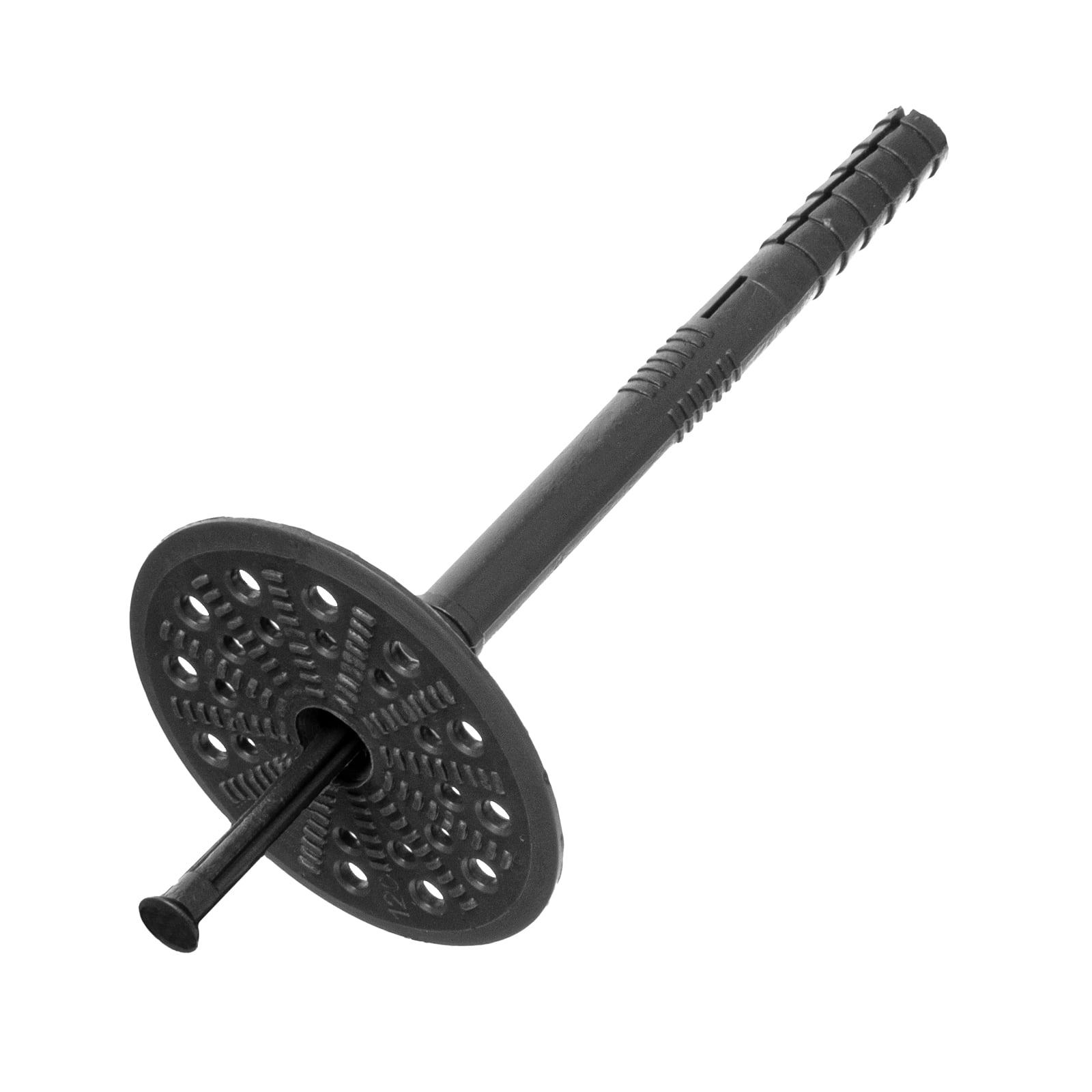

- Длина 120 мм, в упаковке 400 дюбелей и 400 шляпок.

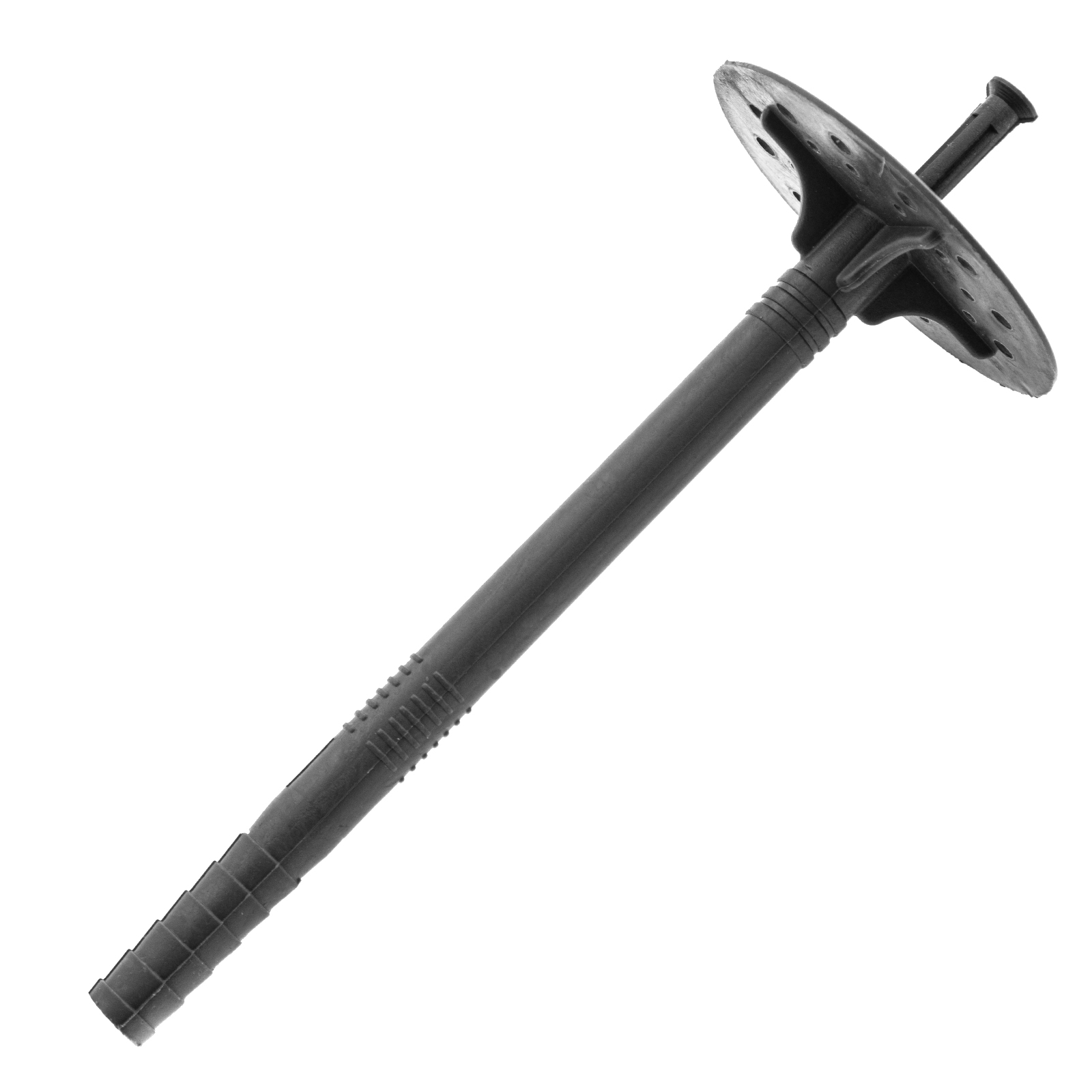

- Длина 140 мм, в упаковке 350 дюбелей и 350 шляпок.
Полимер для тарельчатого дюбеля ГОСТ Р 58359-2019 требует подбирать так, чтобы анкер работал в температурном диапазоне системы утепления. Вторичное сырьё в пластиковом тарельчатом дюбеле не допускается; добавить можно только такой же переработанный материал применяемых марок полимера (например, литник), полученный при изготовлении этого изделия, не более 10 % общей массы (п. 6.5).
3. Как ГОСТ делит основания для тарельчатых анкеров на категории?
Категорию применения анкера назначают по материалу основания, для которого он предназначен (п. 5.3 ГОСТ Р 58359-2019).
- А - тяжёлый бетон класса В15 и выше, плотность не менее 1800 кг/м3.
- В - полнотелые штучные материалы марки М100 и выше.
- С - пустотелые или перфорированные штучные материалы марки М100 и выше.
- D - бетон с лёгким заполнителем класса В7,5 и выше, плотность не менее 1200 кг/м3.
- Е - ячеистый бетон класса В2,5 и выше, плотность не менее 400 кг/м3.
Возможны комбинации категорий. СП 293.1325800.2017 (п. 7.6) ставит для основания из тяжёлого и силикатного бетона класс не ниже В15, а для ячеистого, поризованного бетонов и бетона на пористых заполнителях - не ниже В2,5.
От основания зависит и режим сверления: отверстия в бетоне и полнотелом кирпиче делают ударным режимом, в пустотелом кирпиче, лёгком и ячеистом бетоне - безударным (п. 11.13). В пустотелых блоках и блоках из ячеистого бетона применяют инструмент того типа, который рекомендует изготовитель анкеров (п. 11.14).
4. Дюпель или дюбель: что пишут словари?
В «Русском орфографическом словаре» под редакцией В. В. Лопатина и О. Е. Ивановой записано «дюбель», а точной словарной статьи «дюпель» на портале «Грамота.ру» нет: среди близких результатов поиска есть «дюбель». Если сомневаетесь, как правильно дюбель или дюпель, пишите «дюбель»: по «Современному словарю иностранных слов» Л. П. Крысина слово пришло из немецкого языка (Dübel), а во всех трёх других словарях ударение стоит на первом слоге.
Дюбеля или дюбели как правильно?
В «Словаре трудностей русского языка» М. А. Штудинера и в «Русском словесном ударении» М. В. Зарвы дана только форма «дюбели, -ей». Орфографический словарь Лопатина допускает и окончание -я, «дюбеля». Форма «дюбели» есть во всех трёх словарях.
Сравнить пять моделей по всем характеристикам можно в таблице ниже, а крепёж под другие основания подобрать среди дюбелей и дюбель-гвоздей.
