Коротко
- СМО - однолапковая скоба, СМД - двухлапковая; число в обозначении Fortisflex - диапазон диаметра кабеля в миллиметрах.
- В топе одна однолапковая модель на 16 мм и четыре двухлапковые на 16, 19, 21 и 25 мм; у всех сталь, цинк, толщина 1 мм, 100 шт в упаковке.
- Для металлорукава номинальным диаметром 15 и 16 мм Fortisflex называет скобу 19-20.
- По СП 73.13330.2016 приварка трубопроводов к средствам крепления не допускается, а располагать средства крепления в местах соединения трубопроводов не следует.
1. Металлические скобы для крепления: для чего они нужны?
Каталог Fortisflex описывает оцинкованные скобы типов СМО и СМД как изделия для прокладки металлорукавов, стальных и полимерных труб. По каталогу Fortisflex, ребро жёсткости, проходящее по арочному изгибу, существенно увеличивает допустимые нагрузки, а продольные пазы под крепёжный винт предполагают возможность смещения скобы без полного демонтажа.
Версии с полиолефиновым покрытием (СМО-П и СМД-П) Fortisflex рекомендует для открыто проложенных кабелей и проводов, а также для металлорукавов в ПВХ изоляции: изолирующее покрытие, как сказано в каталоге, не повреждает оболочку и изоляцию кабелей. В характеристиках карточек Сибртех у всех пяти моделей указано цинковое покрытие.
Конструкцию и размеры облегчённых скоб для крепления трубопроводов и кабелей задаёт ГОСТ 17678-80.
2. Что значат СМО и СМД в обозначении скобы?
В каталоге Fortisflex скоба металлическая СМО - однолапковая модель, а СМД - двухлапковая. Буква П в конце означает полимерное покрытие, а INOX - исполнение из нержавеющей стали.
Число после кода - диапазон диаметра кабеля в миллиметрах. Скоба металлическая однолапковая 19-20 мм записана как СМО 19-20: для неё в таблице каталога указаны диаметр кабеля 19-20 мм и упаковка 100 шт. Скоба металлическая однолапковая СМО и двухлапковая СМД идут в таблицах парами с одинаковыми диапазонами, от 8-9 до 60-63 мм.
3. Чем различаются пять моделей Сибртех в топе?
В подборке одна однолапковая модель и четыре двухлапковые. Скоба металлическая двухлапковая Сибртех представлена диаметрами 16, 19, 21 и 25 мм, однолапковая - диаметром 16 мм, поэтому при диаметре 16 мм можно сравнить обе формы.
- Общее для всех пяти: бренд Сибртех, страна Россия, сталь, цинковое покрытие, толщина 1 мм, 100 шт в упаковке.

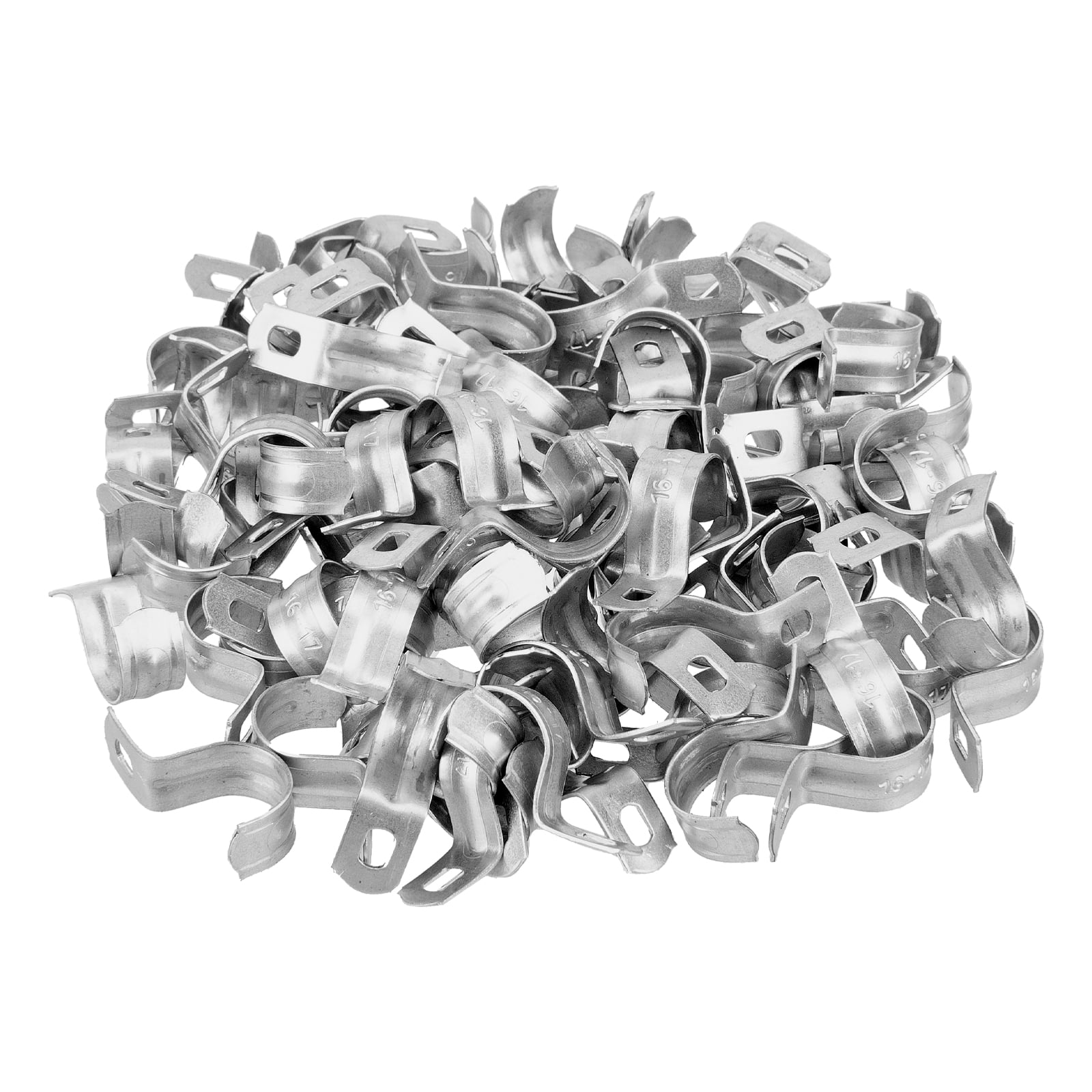

- Однолапковая: артикул 48179, диаметр 16 мм.

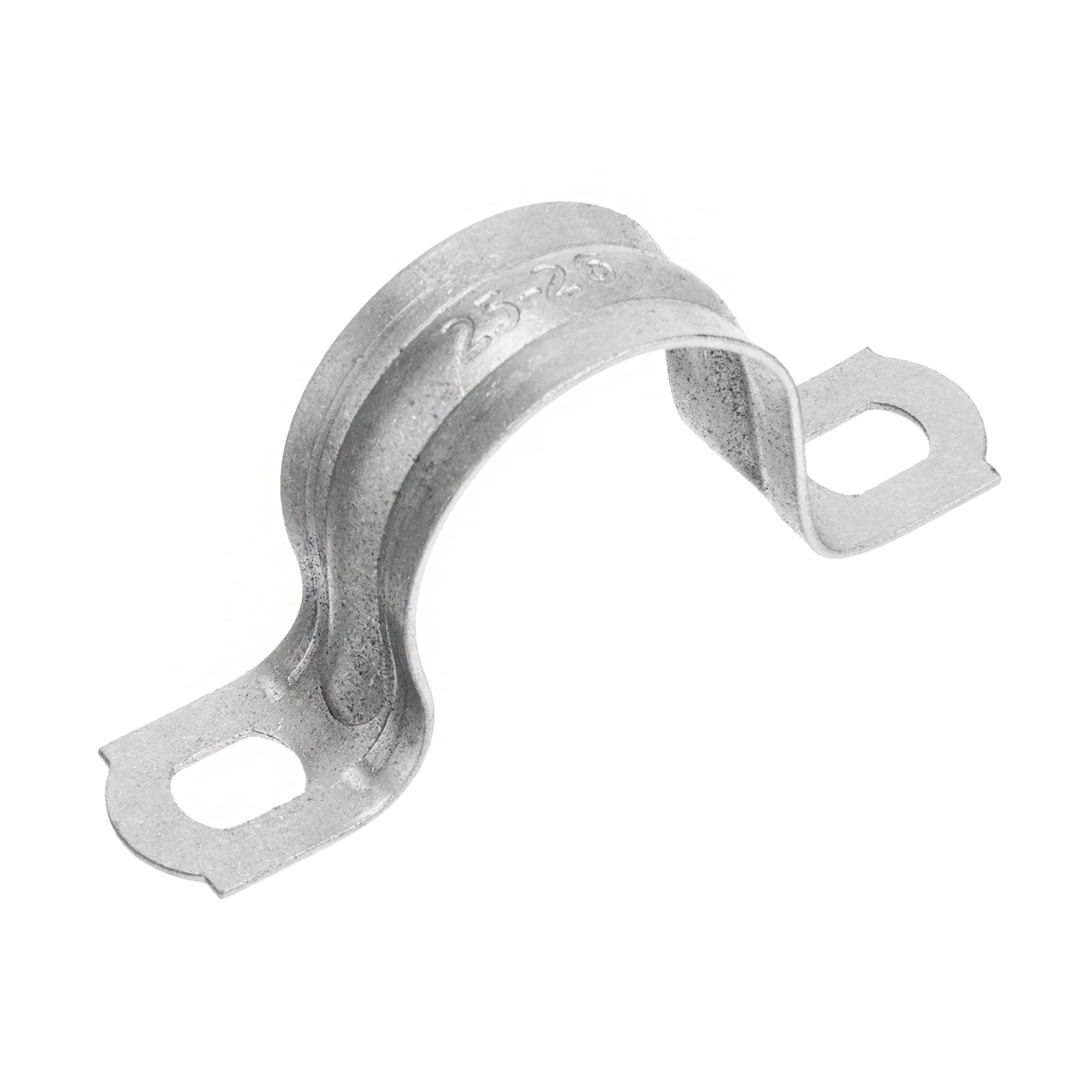

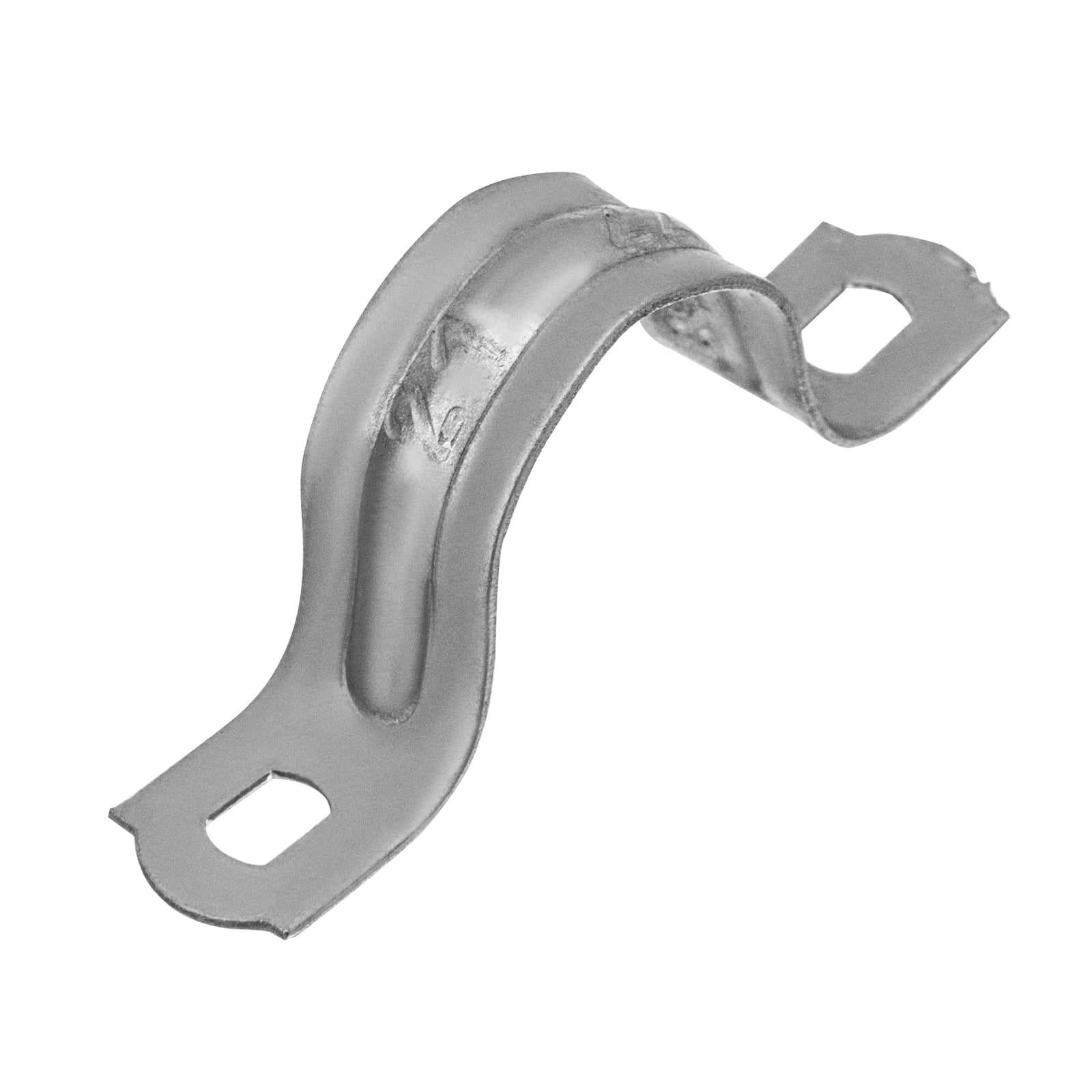

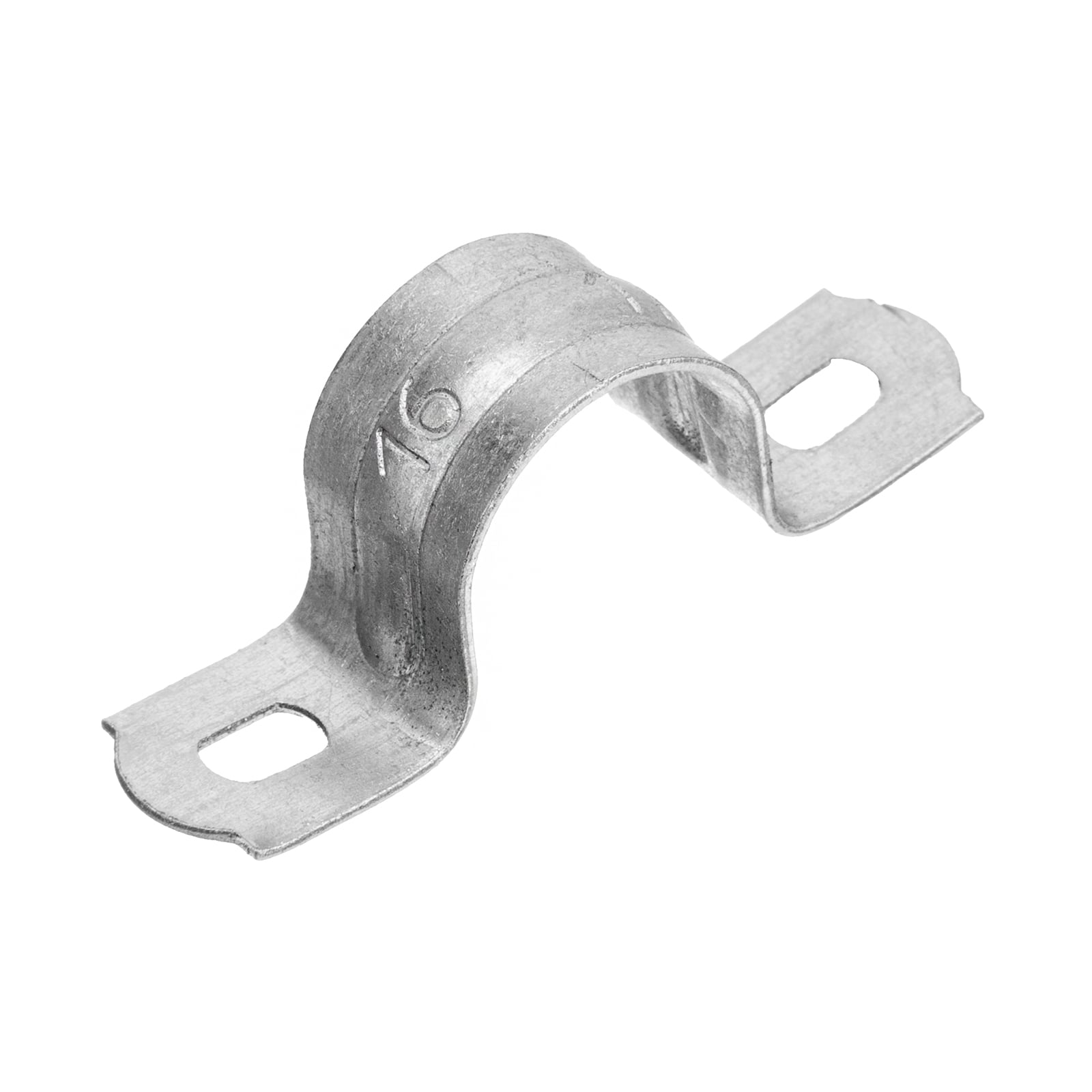

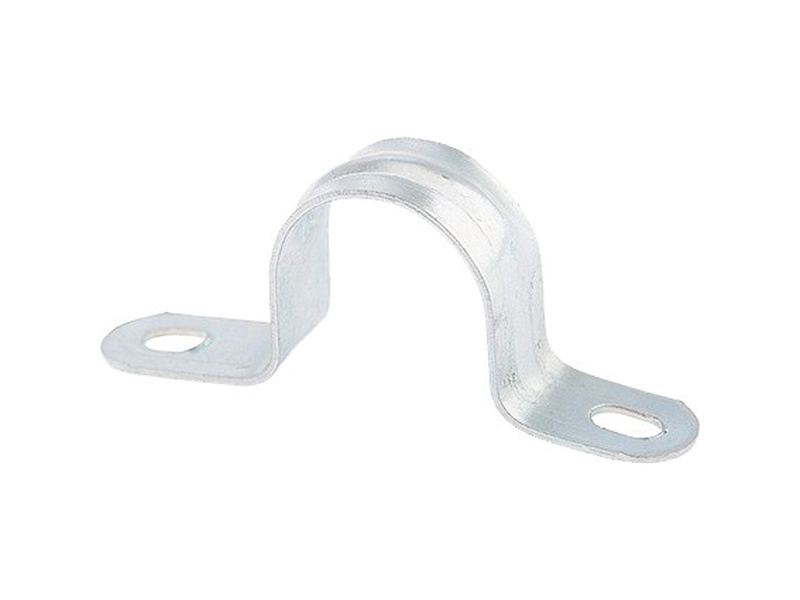

- Двухлапковые: артикул 48190 - 16 мм, 48191 - 19 мм, 48192 - 21 мм, 48193 - 25 мм.
4. Как подобрать размер скобы под кабель или трубу?
В обозначении Fortisflex стоит диапазон диаметра кабеля, а в характеристиках карточек Сибртех - одно значение диаметра в миллиметрах.
- Для металлорукава Fortisflex даёт таблицу соответствия: номинальный диаметр 15 и 16 мм - скоба 19-20, 18 мм - 21-22, 20 и 22 мм - 25-26.
- В упаковке у Fortisflex скобы до диапазона 25-26 мм идут по 100 шт, крупнее - по 50 шт; у пяти моделей Сибртех в упаковке 100 шт. Таблица Fortisflex относится к скобам этого производителя: у Сибртех в характеристиках указан один диаметр, а не диапазон.
5. Что сказано в СП 73.13330 о креплении труб?
Свод правил «Внутренние санитарно-технические системы зданий» (СП 73.13330.2016, ред. от 07.11.2018) распространяется на монтаж внутренних систем водоснабжения, отопления, канализации, водостоков, вентиляции и других систем, перечисленных в его области применения. Для средств крепления в нём такие требования.
- П. 6.1.8: средства крепления не следует располагать в местах соединения трубопроводов; заделка креплений деревянными пробками и приварка трубопроводов к средствам крепления не допускаются.
- Табл. 2, если в рабочей документации нет других указаний: наибольшее расстояние между креплениями стальных труб на горизонтальных участках для неизолированных и изолированных труб - Ду 15: 2,5 и 1,5 м; Ду 20: 3,0 и 2,0 м; Ду 25: 3,5 и 2,0 м.
- П. 6.1.4, полимерные трубы: между металлическими частями опор и трубами укладывают прокладки из такого же или более мягкого материала, неподвижные крепления не должны чрезмерно обжимать трубы, на вертикальных участках крепления располагают на расстоянии не менее 1 м (трубы диаметром до 32 мм) и не менее 1,5 м (трубы большего диаметра).
Хомуты для крепления труб собраны в разделе сантехнических хомутов.
Сравнить пять моделей по всем характеристикам можно в таблице ниже, а скобы других размеров искать в разделе металлических скоб.
