Бюгель для валика: топ-5 ручек для покраски и ремонта

Коротко

• ГОСТ Р 58517-2019 называет детали валика роликом, кронштейном и ручкой, а в характеристиках каталога стоит «Диаметр бюгеля, мм»; конструкцию ручки стандарт не устанавливает.
• В топе четыре ручки с диаметром 6 мм и одна с диаметром 8 мм.
• Длины роликов: 50-75, 100-150, 180 и 250 мм.
• Соединение кронштейна или стержня с ручкой по стандарту выдерживает не менее 147 Н и сопротивление крутящему моменту не менее 9,8 Н·м.
• В названиях сменных шубок стоит «D ручки».

1. Бюгель для валика: из каких деталей состоит ручка?

ГОСТ Р 58517-2019 на малярные валики на рисунках типов ВМ, ВМУ и ВП показывает три детали: ролик, кронштейн и ручку. Кронштейн на рисунках изображён изогнутым стержнем, для него в таблицах стандарта задан диаметр d. В характеристиках ручек каталога магазина есть строка «Диаметр бюгеля, мм». Конструкцию ручки валиков стандарт не устанавливает.

Раздел каталога «Бюгели» входит в группу «Валики». В топе бюгель малярный представлен моделями Matrix и Сибртех, у каждой в комплектации указана одна ручка (характеристика «Комплектация»).

Бугель или бюгель: как слово записано в каталоге и в стандарте?

В характеристиках каталога магазина написано «Диаметр бюгеля, мм» - через «ю». В тексте ГОСТ Р 58517-2019 слова «бюгель» нет: детали валика названы там роликом, кронштейном и ручкой.

2. Бюгель под валик: какой диаметр и какая длина ролика у моделей топа?

В карточках для каждой модели указаны диаметр бюгеля и длина ролика. У ручек Matrix и у Сибртех на 100-150 мм длина задана минимумом и максимумом, причём у моделей на 180 мм и на 250 мм они совпадают. У ручки Сибртех на 250 мм в карточке стоит характеристика «Длина валика, мм».

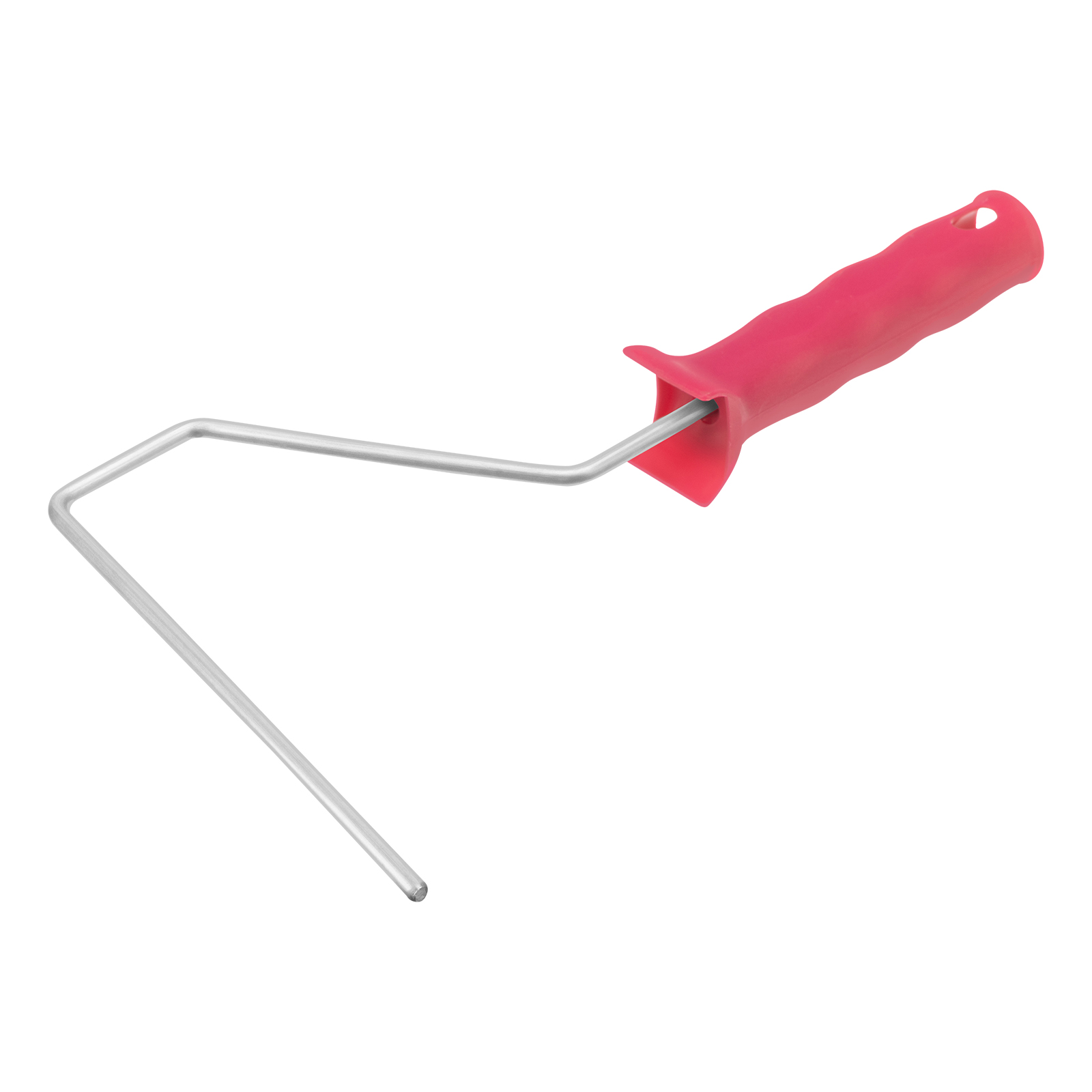

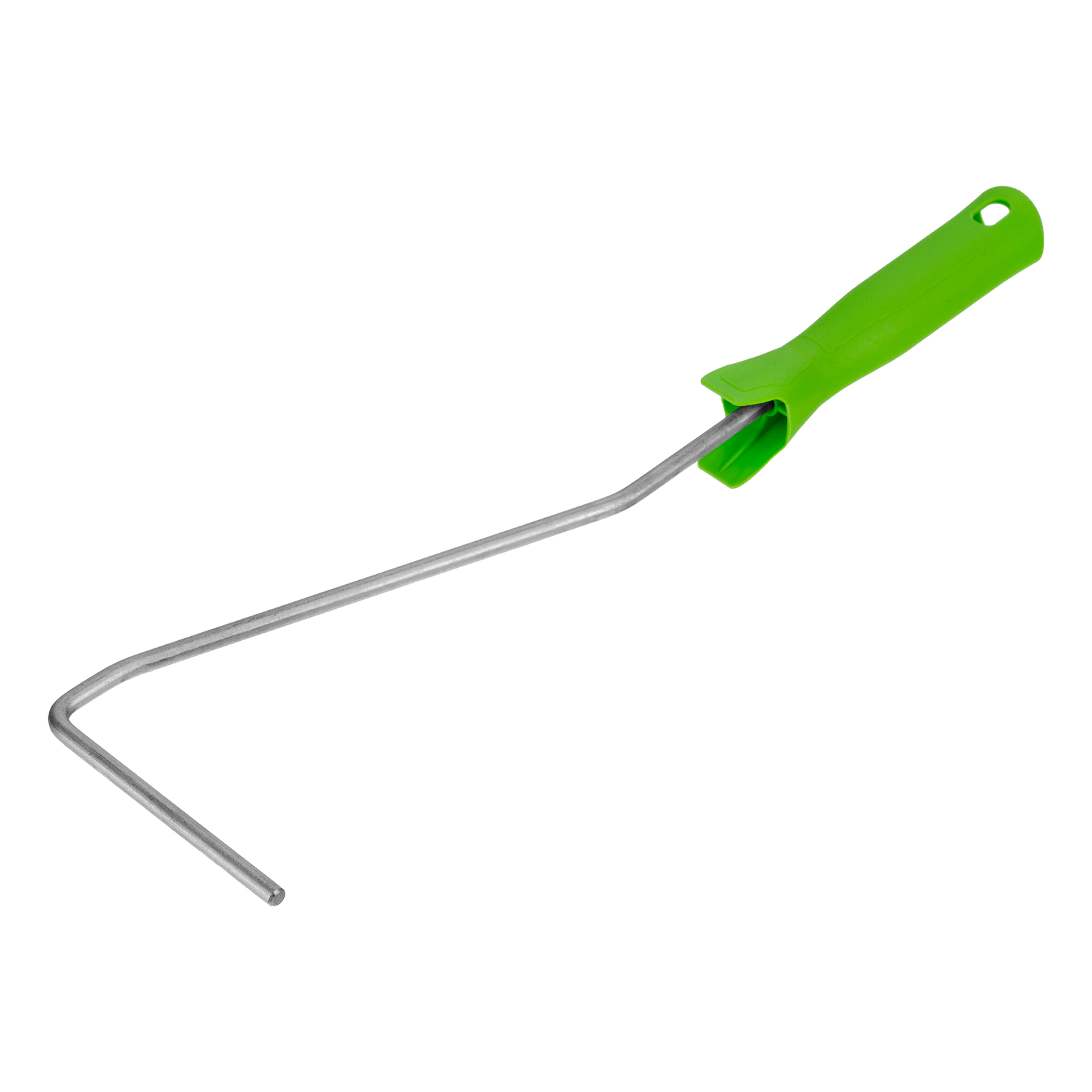

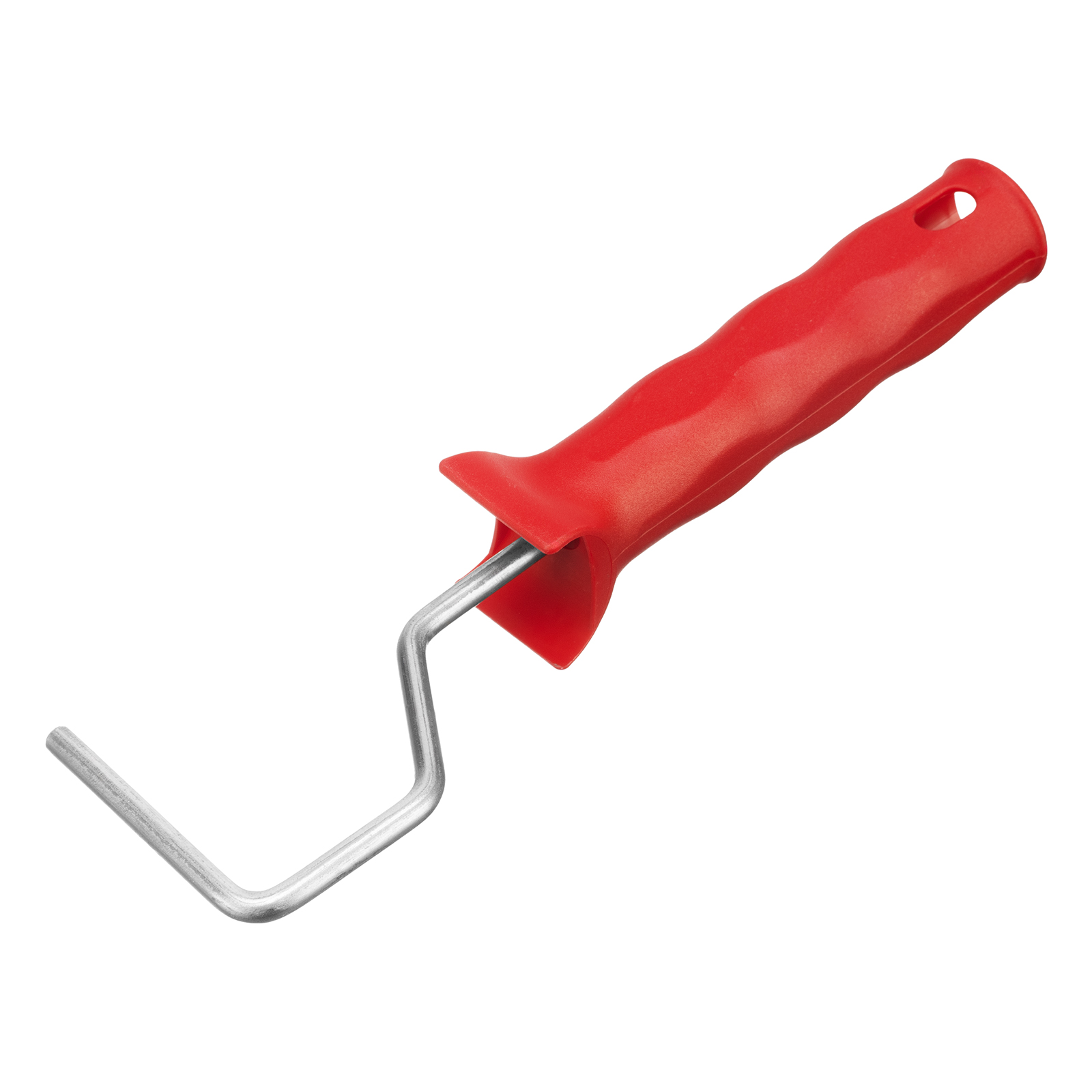

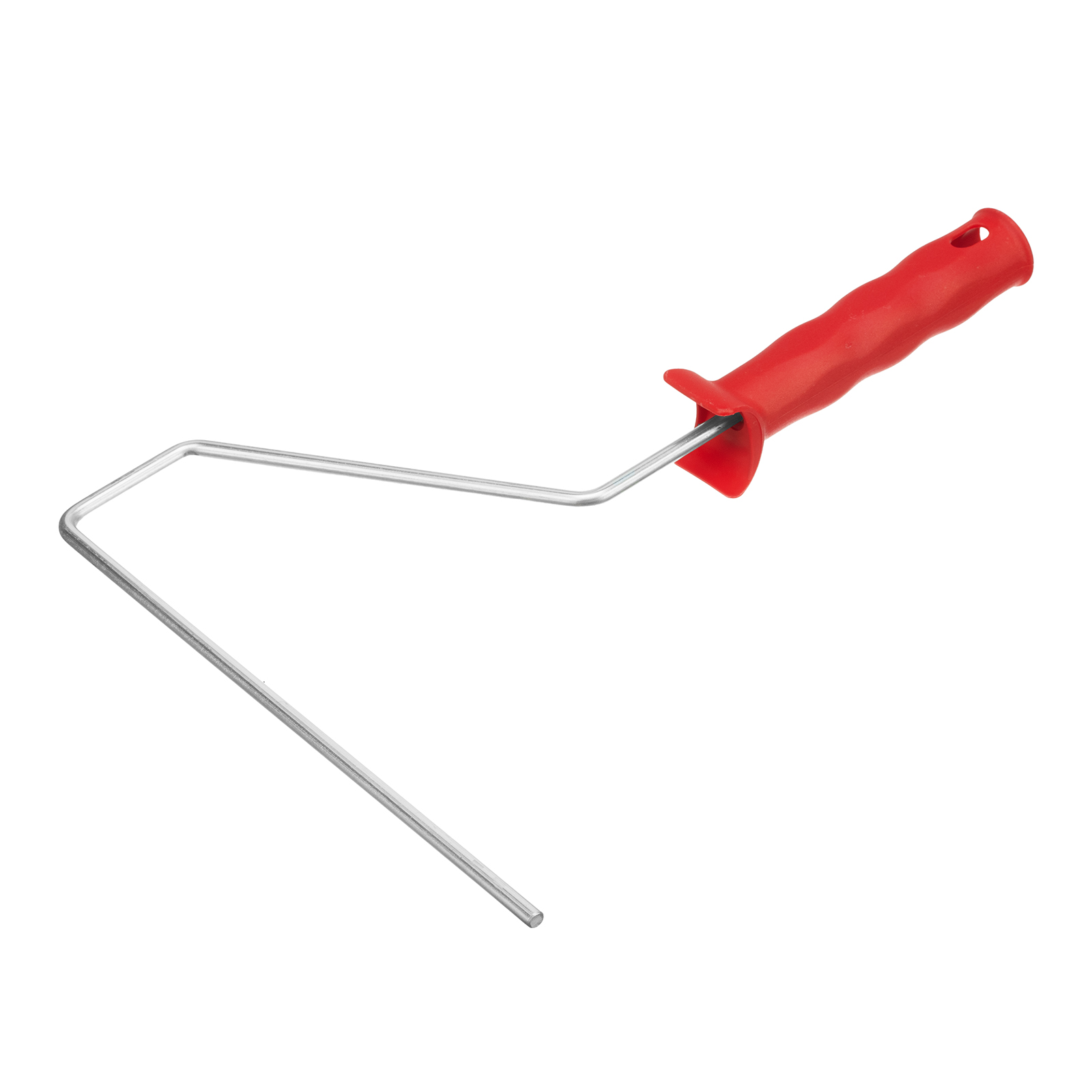

• У четырёх ручек бюгель 6мм: Matrix для роликов 50-75 мм, 180 мм и 250 мм и Сибртех для роликов 100-150 мм.

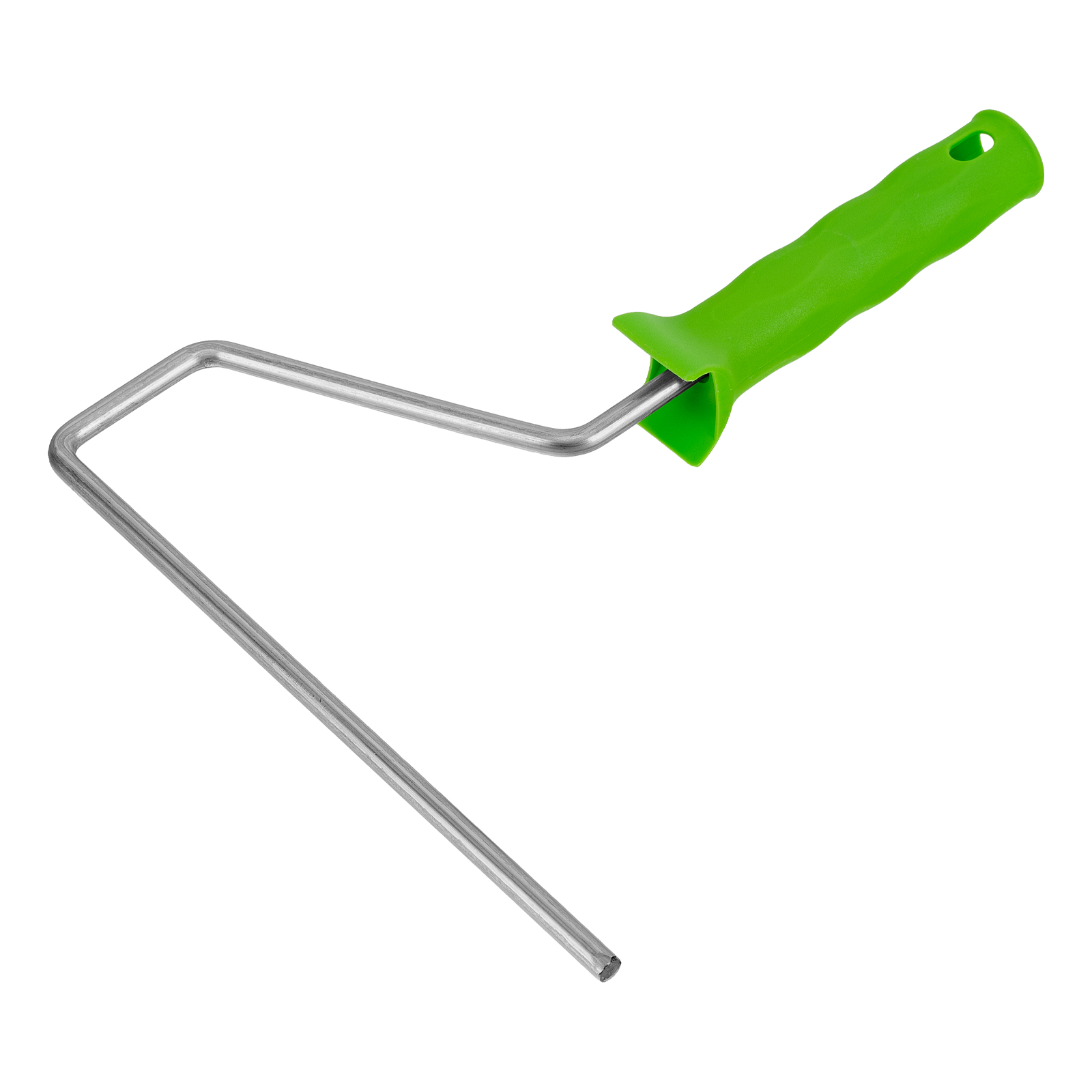

• У ручки Сибртех для ролика 250 мм бюгель 8 мм.
• Ручки Matrix 50-75 мм и Сибртех 100-150 мм названы в каталоге ручками для мини-валиков.

В таблице 1 ГОСТ Р 58517-2019 для валиков с меховым покрытием размер L, который на рисунке показывает длину ролика, равен 100, 200 и 250 мм у типоразмеров ВМ 100, ВМ 200 и ВМ 250. Диаметр кронштейна d у ВМ 100 составляет 6-8 мм, у ВМ 200 и ВМ 250 - 8 мм.

3. Какие ролики описывает стандарт: ВМ и ВП?

ГОСТ Р 58517-2019 делит малярные валики на четыре типа. Для окраски поверхностей лакокрасочным составом служит тип ВМ с меховым покрытием, для окраски полов - ВМП, для вогнутых углов - ВМУ, а тип ВП с пенополиуретановым покрытием предназначен для водно-клеевого состава.

• Высота ворса мехового покрытия - от 8 до 25 мм.
• Покрытие типа ВП делают из сплошного куска пенополиуретана, клеевые и сварные соединения не допускаются.
• В комплект валика входят от двух до пяти запасных покрытий.
• На каждый валик наносят тип или типоразмер.

В таблице 2 для типоразмеров ВП 100, ВП 200 и ВП 250 диаметр кронштейна d такой же, как в таблице 1: 6-8 мм для типоразмера 100 и 8 мм для 200 и 250.

4. Бюгель ручка: что ГОСТ требует к соединению и материалам?

Стандарт говорит о соединении, материалах и покрытии. Соединение кронштейна или стержня с ручкой должно выдерживать усилие на разрыв не менее 147 Н (15 кгс) и сопротивление крутящему моменту не менее 9,8 Н·м (1 кгс·м), а сопряжение подшипников с кронштейном или осями - обеспечивать свободное вращение ролика.

• Ручки изготавливают из полиэтилена высокой плотности по ГОСТ 16338; допускаются другие ударопрочные пластмассы, физико-химические свойства которых не ниже, чем у полиэтилена по ГОСТ 16338.
• Кронштейны, стержни и оси изготавливают из стали любых марок по ГОСТ 1050.
• Металлические детали должны иметь покрытие по ГОСТ 9.306.
• Пластмассовые ручки могут иметь фактурную поверхность, а пластмассовые детали не должны иметь трещин, сколов и вздутий.

В названиях всех пяти ручек топа есть слово «оцинкованная». В характеристиках материал рукоятки указан как пластик у трёх моделей Matrix. Область применения ГОСТ Р 58517-2019 - валики малярные, применяемые при производстве малярных работ в строительстве.

5. Что сверить перед покупкой ручки для валика?

В характеристиках ручек указаны длина ролика и диаметр бюгеля. В названиях сменных шубок в каталоге стоят длина и «D ручки 6 мм» или «D ручки 8 мм»: например, сменный ролик Matrix на 180 мм записан с «D ручки 6 мм», а на 250 мм - с «D ручки 8 мм». У пяти ручек топа значение «D ручки» в названии совпадает с характеристикой «Диаметр бюгеля, мм». Подобрать шубку можно среди шубок для валиков.

• Длина ролика: 50-75 мм, 100-150 мм, 180 мм или 250 мм - по характеристикам модели.
• Диаметр: 6 мм у четырёх моделей, 8 мм у Сибртех на 250 мм.
• Тип ролика: ГОСТ Р 58517-2019 относит меховые ролики ВМ к лакокрасочным составам, а пенополиуретановые ВП - к водно-клеевым.
• Комплектация: в каждой карточке указана одна ручка.

Остальные ручки собраны в разделе бюгелей, а телескопические ручки - в разделе телескопических ручек для валиков.

Сравнить пять ручек по всем характеристикам можно в таблице ниже, а подобрать к ним ролики - в разделе шубок для валиков.
