Коротко
- Для временных работ ГОСТ 12.4.026-2015 называет красно-белую разметку, для постоянной опасности - желто-черную;
- красно-белую ленту нельзя применять на пути эвакуации;
- в рейтинге ширина 50 или 75 мм, намотка 150 или 200 м, клейкой основы нет;
- над кабелем в траншее по п. 2.3.83 ПУЭ-7 лента ложится на расстоянии 250 мм от покровов и должна отвечать требованиям Минэнерго СССР;
- лента обозначает границу, но не заменяет жёсткое ограждение.
1. Какая сигнальная лента нужна для разметки и ограждения?
Расцветку выбирают по характеру опасности, и ГОСТ 12.4.026-2015, называя ленты среди носителей сигнальной разметки, разделяет два случая.
- Временные препятствия и места опасности, например дорожные, строительные и аварийно-спасательные работы, обозначают красно-белыми полосами, поэтому для таких работ нужна лента сигнальная красно-белая;
- постоянные препятствия и места опасности обозначают чередующимися желто-черными полосами;
- красно-белую разметку на пути эвакуации применять запрещено.
Полосы на разметке стандарт допускает прямые, наклонные под углом 45-60° или зигзагом, а соотношение ширины полос сигнального и контрастного цвета задаёт от 1:1 до 1,5:1.
Модели рейтинга различаются шириной 50 или 75 мм, намоткой 150 или 200 м и расцветкой. Клейкой основы нет ни у одной из пяти, поэтому ленту привязывают к стойкам и опорам, а не наклеивают. Материал - полиэтилен, стойкий к влаге и ультрафиолету.
Красная сигнальная лента: для каких задач?

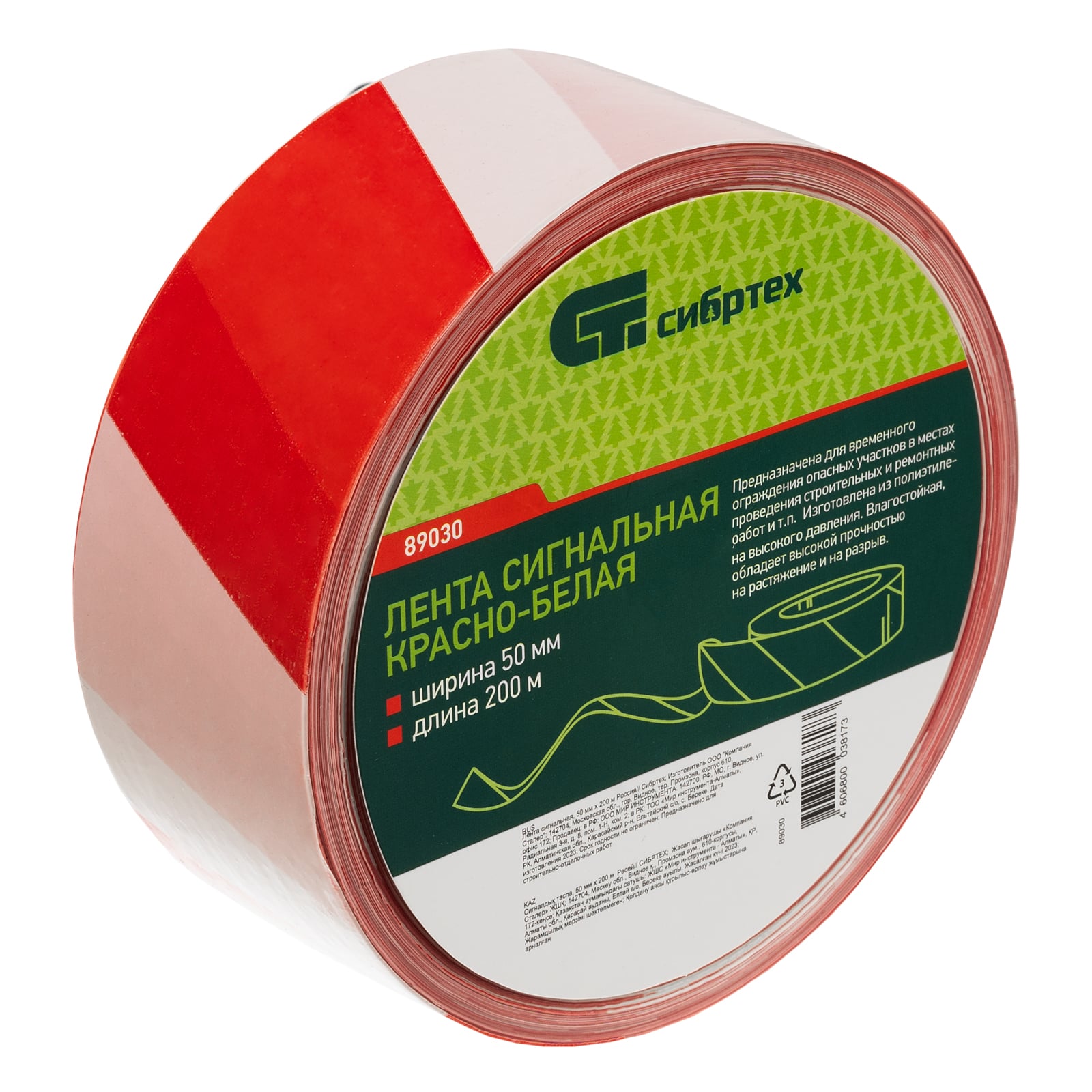

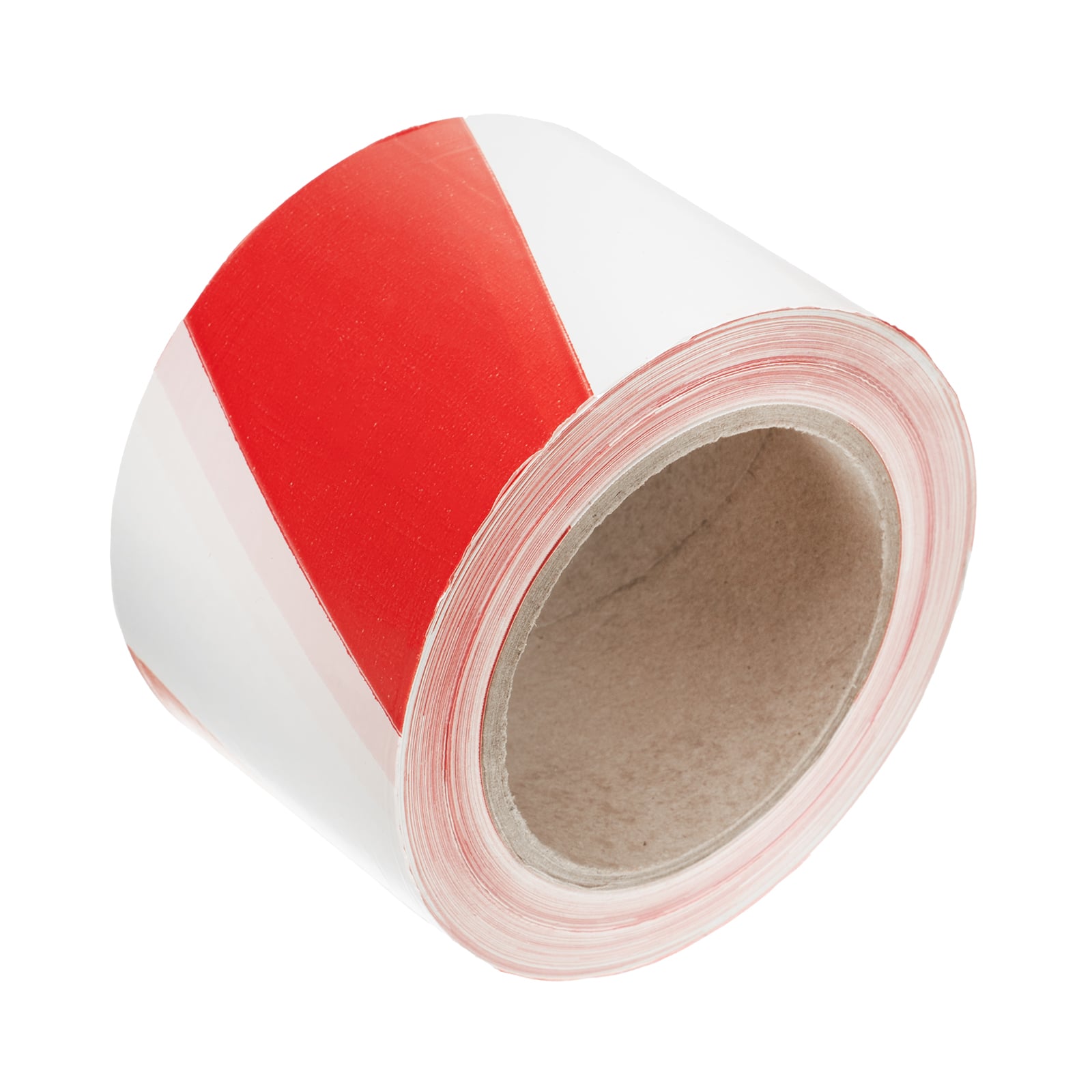

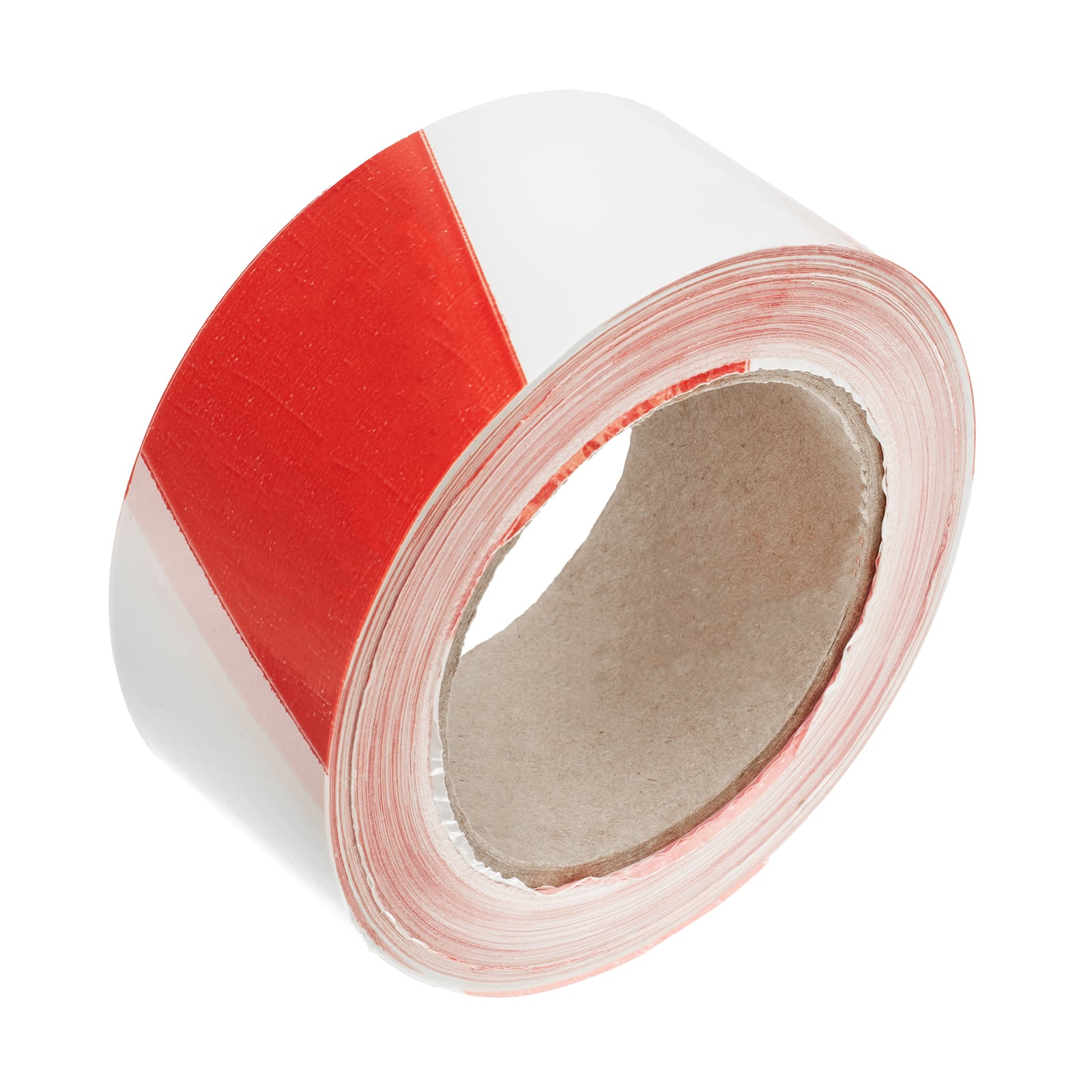

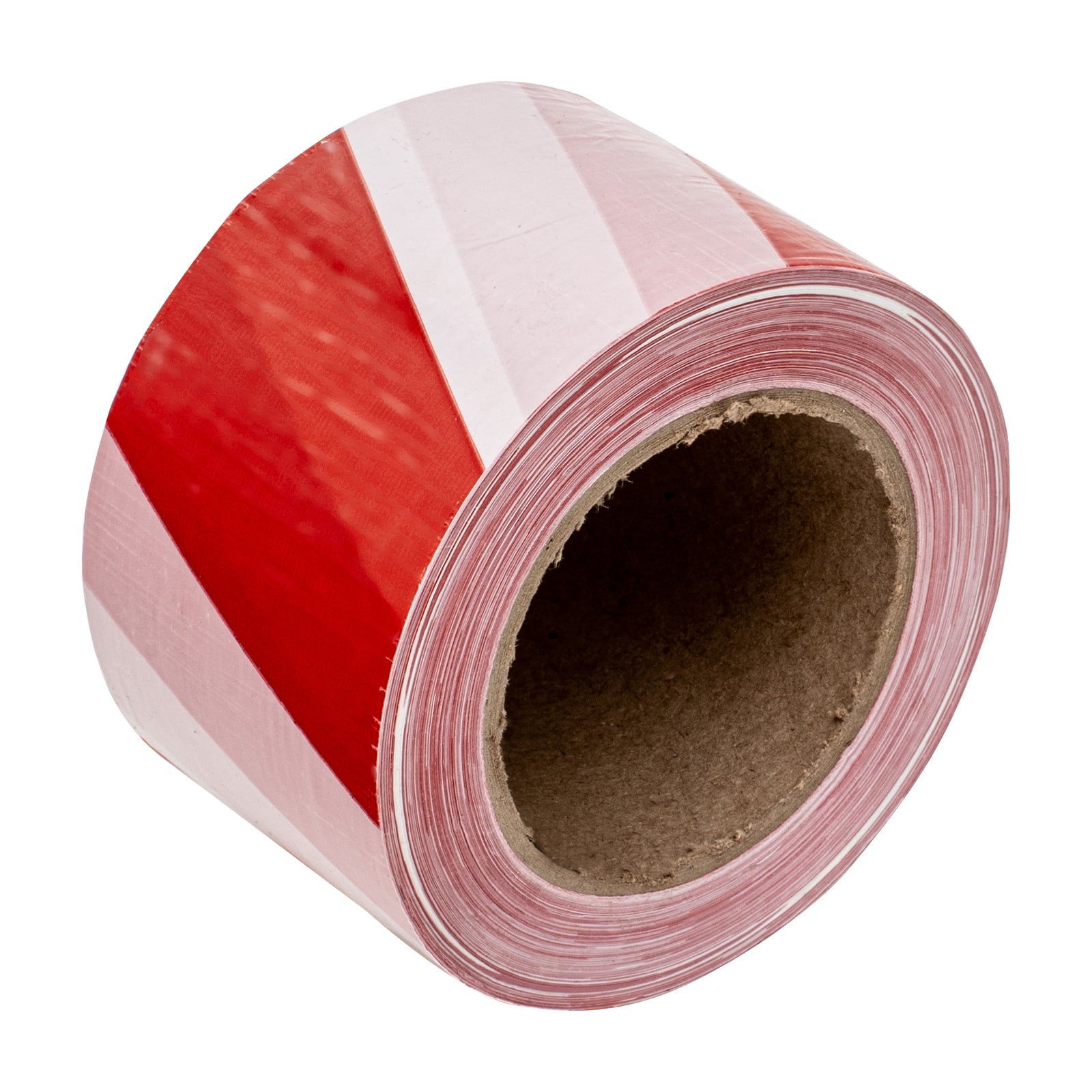

Четыре модели рейтинга красно-белые: Sparta 50 мм х 150 м, Сибртех 50 мм х 200 м, Sparta 75 мм х 150 м и Сибртех 75 мм х 200 м. Цвет у них указан в характеристиках как «красный, белый», поэтому красная сигнальная лента в этом рейтинге всегда красно-белая. Эти модели применяют на стройплощадке, у земляных и дорожных работ, при ремонте покрытия и на участках в парке.
Желтая сигнальная лента: когда нужна чёрно-жёлтая?

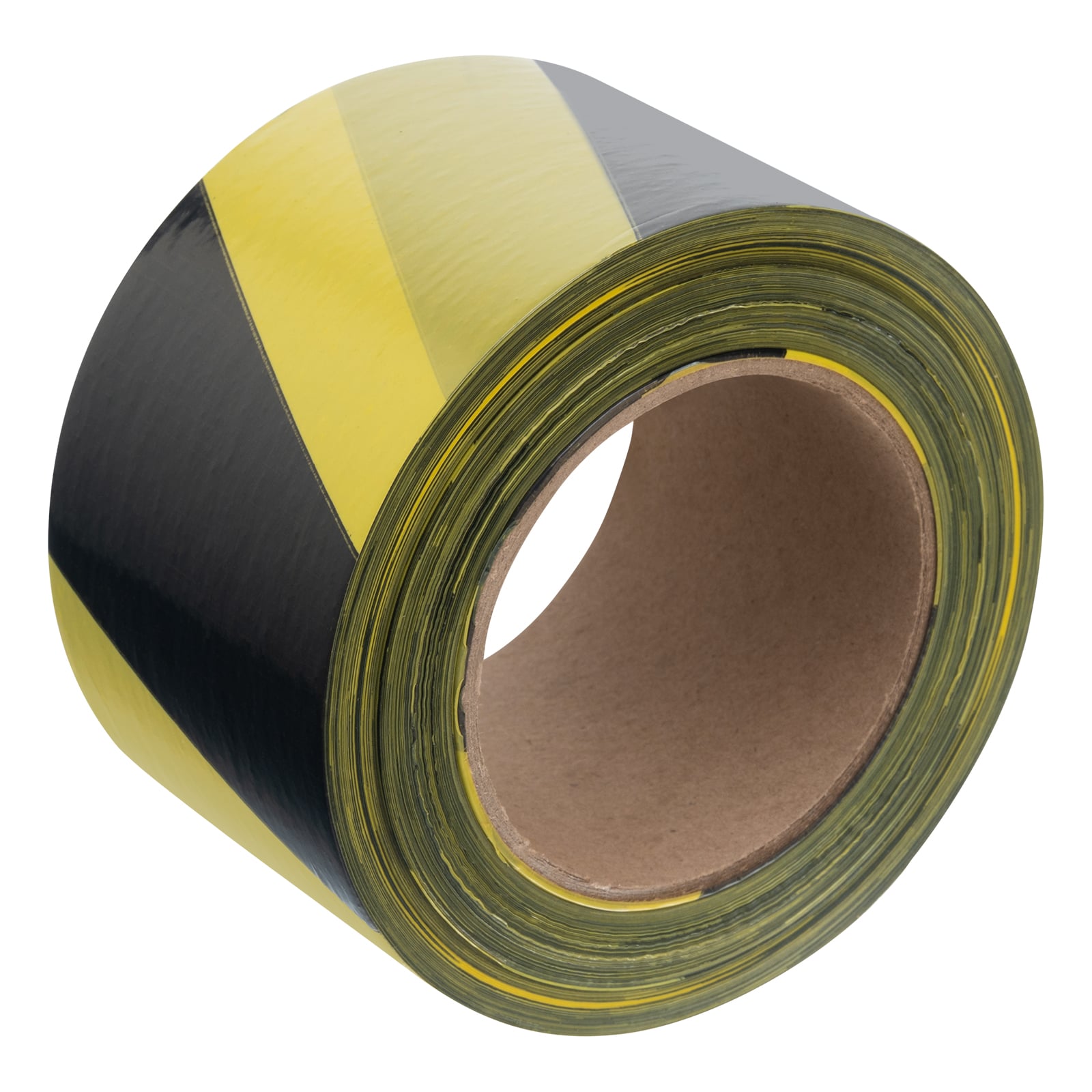

Из пяти моделей чёрно-жёлтая только Сибртех 75 мм х 200 м. Желто-черные полосы ГОСТ 12.4.026-2015 относит к постоянным опасностям, а для временных работ называет красно-белые. Желтая сигнальная лента в рейтинге одна, и её расцветка - та, которую стандарт закрепляет за постоянными опасностями.
2. Сигнальная лента для кабеля: что требует ПУЭ?
Пункт 2.3.83 ПУЭ-7 разрешает вместо кирпича класть в траншею над кабелями сигнальные пластмассовые ленты, но с условиями.
- Линия напряжением до 20 кВ, кроме линий выше 1 кВ, которые питают электроприёмники I категории;
- в траншее не больше двух кабельных линий;
- лента должна удовлетворять техническим требованиям, утверждённым Минэнерго СССР;
- над кабельными муфтами и на пересечениях с инженерными коммуникациями ленту не применяют на расстоянии по 2 м в каждую сторону, а на подходах к распределительным устройствам и подстанциям - в радиусе 5 м.
Саму ленту укладывают над кабелями на расстоянии 250 мм от их наружных покровов. Один кабель лежит по оси ленты, а при нескольких кабелях края ленты выступают за крайние не менее чем на 50 мм. Если по ширине траншеи идёт больше одной ленты, соседние укладывают с нахлёстом не менее 50 мм.
Лента сигнальная ЛСЭ: что это за изделие?
Для идентификации электрического кабеля напряжением до 20 кВ применяют ленту ЛСЭ красного цвета с надписью «Осторожно кабель» на русском и английском языках. В зависимости от количества кабелей в траншее укладывают ленты шириной 150, 250, 300, 450 или 600 мм. Такая лента ложится поверх кабеля, а рулоны рейтинга описаны для натяжения на стойках и опорах, поэтому лента сигнальная ЛСЭ осторожно кабель и рулоны из топа - разные изделия по назначению.
Лента сигнальная осторожно кабель: подойдёт ли рулон из рейтинга?
Модели из топа описаны для другого применения: их натягивают между стойками и опорами, обозначая границу земляных, ремонтных и строительных работ. В траншее ПУЭ допускает вместо кирпича ленту, удовлетворяющую техническим требованиям Минэнерго СССР.
Сигнальная лента осторожно: какие надписи допускает ГОСТ?
Поясняющие надписи на сигнальной разметке ГОСТ 12.4.026-2015 допускает, например «Опасная зона» и «Проход запрещен». На красно-белой разметке их выполняют красным цветом на белом фоне, на желто-черной - чёрным на жёлтом.
3. Ограждающая лента или сигнальная: в чём разница?
У всех пяти моделей рейтинга тип в характеристиках указан как «сигнальная», а назначение - обозначить границу и ограничить проход вокруг опасного участка. ГОСТ 12.4.026-2015 прямо называет ленты среди носителей сигнальной разметки.
Ограждением в физическом смысле лента не становится: это визуальное предупреждение, а там, где нужно физически удержать людей или транспорт, нужны соответствующие жёсткие ограждения. Для мест дорожных работ п. 4.1.4 ОДМ 218.6.019-2016 говорит об обустройстве техническими средствами организации дорожного движения (они применяются по ГОСТ Р 52289), иными направляющими и ограждающими устройствами и средствами сигнализации; сигнальная лента в этом пункте не названа.
Подобрать рулон по ширине, длине и расцветке можно в разделе «Ленты сигнальные».
4. Частые ошибки при выборе сигнальной ленты
- Вешать красно-белую ленту на пути эвакуации - стандарт это запрещает;
- обозначать временные дорожные или строительные работы чёрно-жёлтой лентой, когда ГОСТ для них называет красно-белую;
- рассчитывать, что лента остановит человека или машину: это визуальное предупреждение, а не преграда;
- клеить рулон на поверхность - клейкой основы у моделей рейтинга нет, их привязывают к опорам;
- класть ограждающую ленту в траншею над кабелем: ПУЭ требует ленту по техническим требованиям Минэнерго СССР, а на расстоянии по 2 м в каждую сторону от кабельной муфты или пересекаемой коммуникации сигнальные ленты не допускаются.
