Коротко
- В подборке пять баллонов: кислородный 5 л, азотный 10 л, два композитных пропановых на 33 и 12,5 л и углекислотный 40 л.
- Окраска баллонов приведена по ТР ТС 032/2013, нормы для дома - по СП 62.13330.2011.
- Для обогревателя разобраны расход газа и требования руководства Ballu BIGH-55, для заправки - требования ФНП.
1. Какой газовый баллон лучше выбрать под свою задачу?
Каждый баллон подборки рассчитан на один газ. Для кислорода и азота ГОСТ 26460-85 запрещает наполнять баллоны газами, не соответствующими маркировке, а по ГОСТ 5583-78 баллоны, предназначенные для технического и медицинского кислорода, нельзя использовать для хранения других газов. Поэтому выбор начинается с газа:

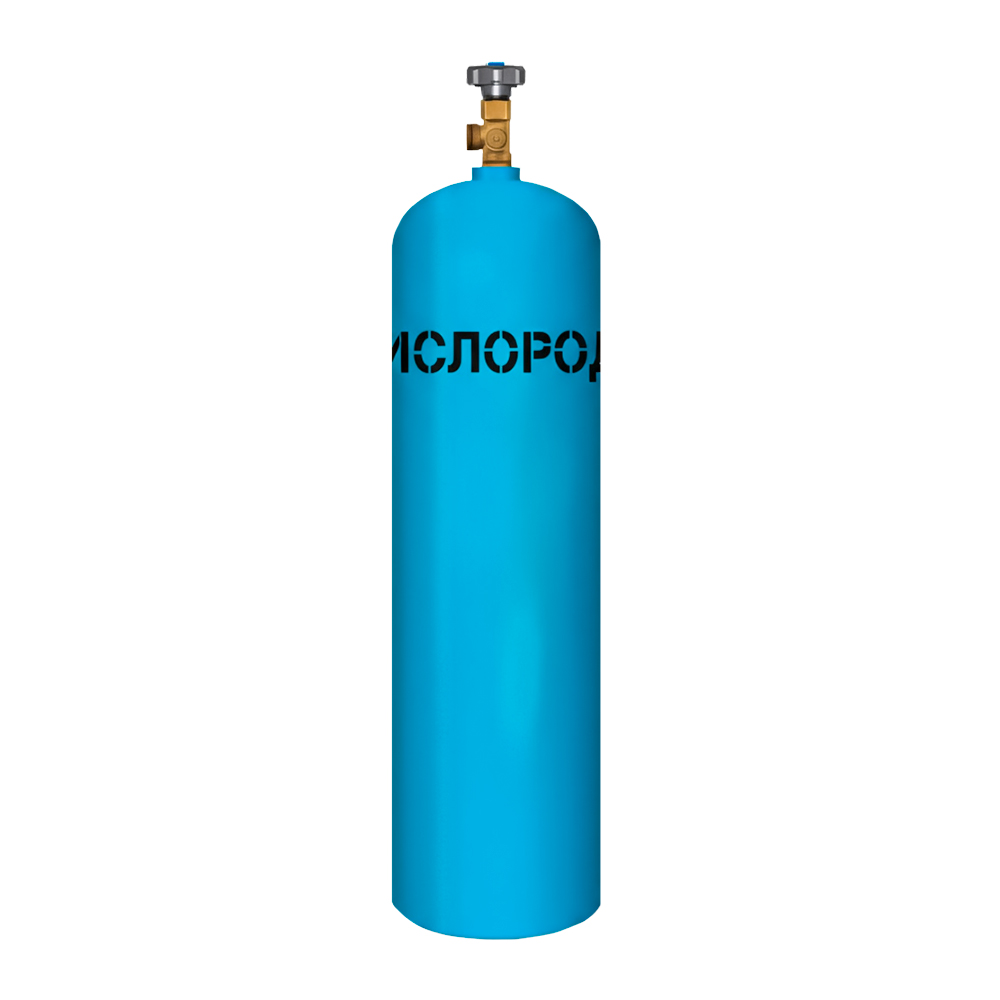

- кислород: технический кислород применяют для газопламенной обработки металлов (ГОСТ 5583-78), в подборке баллон на 5 л;

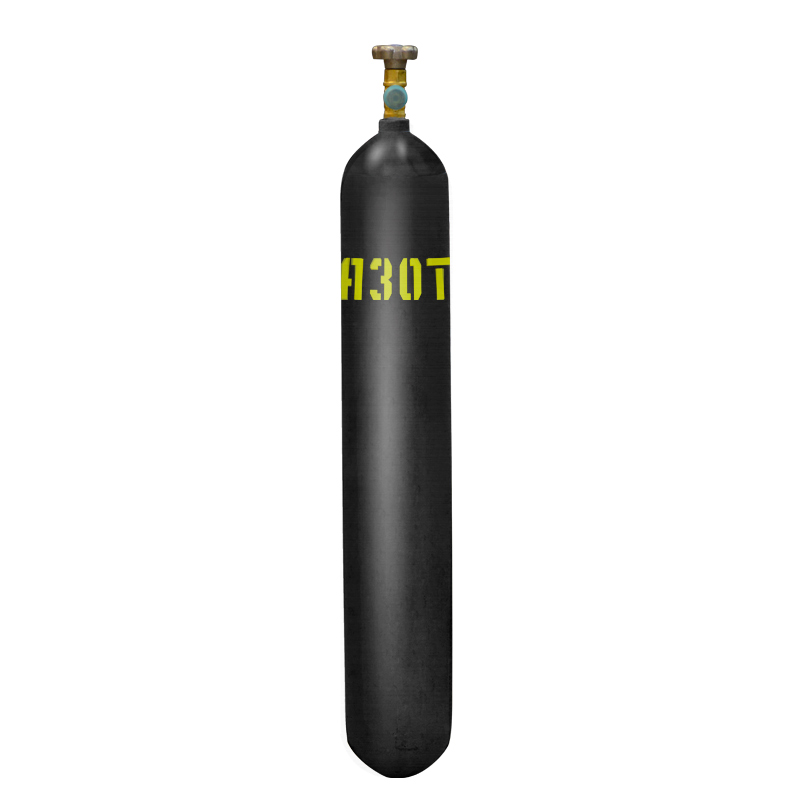

- азот: баллон на 10 л с рабочим давлением 150 бар;
- углекислота: ГОСТ 8050-85 называет двуокись углерода средой для защиты при сварке металлов, а жидкую двуокись высшего и первого сортов - преимущественно сварочной, в подборке баллон на 40 л;
- пропан: сжиженный углеводородный газ, баллоны на 33 и 12,5 л по карточкам рассчитаны на питание горелки, плиты, гриля и обогрева.
В обозначении 5-150У, 10-150У и 40-150У первое число - вместимость в литрах, второе - рабочее давление в кгс/см² (150 кгс/см² - это 14,7 МПа), а буква в конце - вид стали: У - углеродистая, Л - легированная. Так обозначение построено в ГОСТ 949-73. Кислородный, азотный и углекислотный баллоны, а также RSV Composite продаются пустыми, газ в них заправляют отдельно.
Выбор газа под способ сварки разобран в статье «Баллоны для сварки: какой газ и объём выбрать», а все модели собраны в разделе газовые баллоны.
2. Как отличить кислородный, азотный, углекислотный и пропановый баллоны по окраске?
Окраску и надписи при эксплуатации наносят изготовители, наполнительные станции и пункты проверки по ТР ТС 032/2013 - так сказано в п. 545 ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» (Приказ Ростехнадзора № 536), правилах для организаций, где такое оборудование работает. В приложении 3 к регламенту сочетания такие:
- кислород: баллон голубой, надпись «кислород» чёрная;
- азот: баллон чёрный, надпись «азот» жёлтая, полоса коричневая;
- углекислота: баллон чёрный, надпись «углекислота» жёлтая;
- бутан: баллон красный, надпись «бутан» белая;
- пропан: отдельной строки в таблице нет, для всех других горючих газов предусмотрены красный баллон и белая надпись с названием газа.
Азотный и углекислотный баллоны оба чёрные, различаются они надписью и коричневой полосой у азота. Баллон без надлежащей окраски или надписей нельзя наполнять и использовать по назначению (п. 587 ФНП).
3. Лучшие композитные газовые баллоны: что проверяют при осмотре и выборе?
Из пяти баллонов подборки два композитные, оба для сжиженного газа. Композитные баллоны при осмотре проверяют на повреждение и отслоение композитной намотки (п. 563 ФНП). Объём, методы и периодичность технических освидетельствований сосудов задаёт руководство по эксплуатации изготовителя, а для баллонов до 100 л, выпущенных до вступления в силу ТР ТС 032/2013, - методика разработчика проекта конструкции (п. 421 ФНП).
Какой композитный газовый баллон лучше: на 12,5 или на 33 литра?

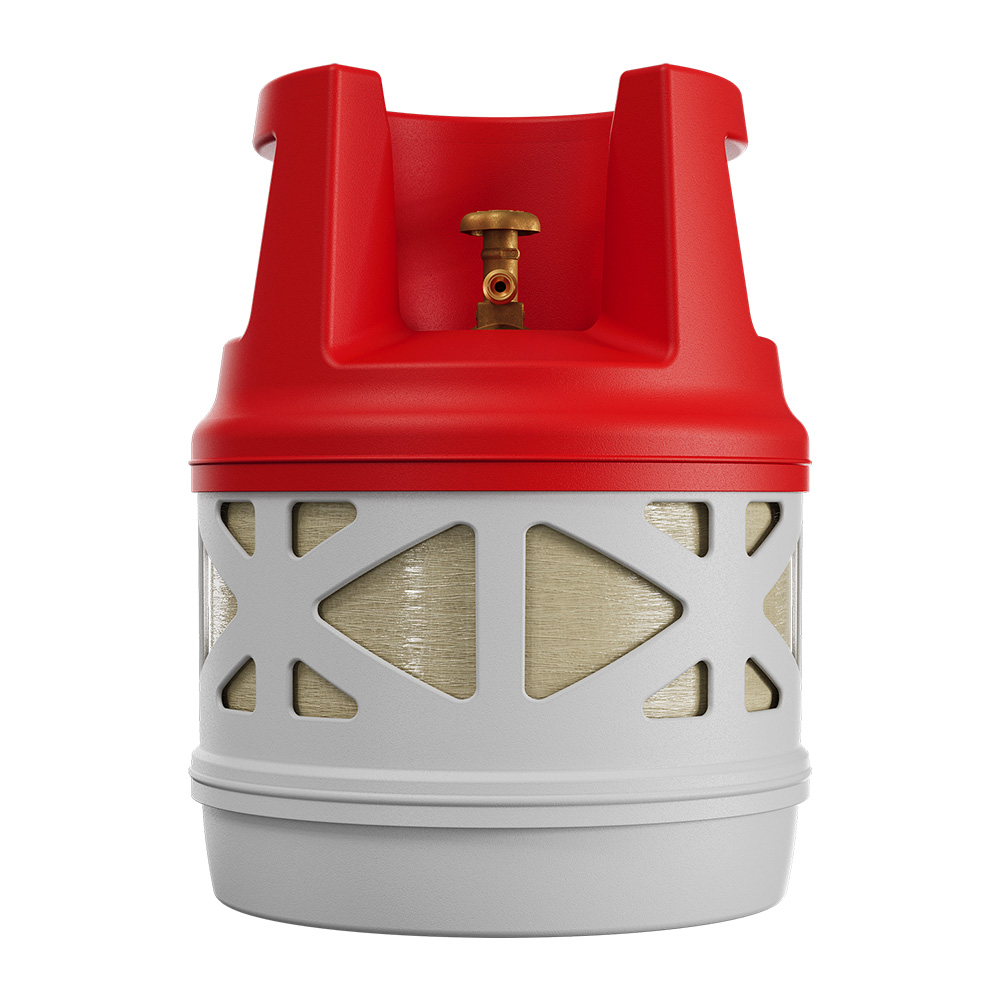

TRILLON Classic вмещает до 5,3 кг пропана или 6,1 кг бутана, весит 4,4 кг без газа, имеет высоту 410 мм и диаметр 316 мм, срок службы корпуса 30 лет; по карточке прозрачный корпус позволяет оценить остаток газа без взвешивания. RSV Composite описан в карточке для газоснабжения и отопления домов и дач, туризма и строительства: габариты 749х300х300 мм, срок службы 20 лет. Объём 33 л в 2,6 раза больше, чем 12,5 л. Оба баллона оснащены предохранительным клапаном. Резьбы М26,5 х 1,5-6Н и G21,8 LH-B по карточке TRILLON Classic нужно сверить с подключаемой арматурой.
4. Газовый баллон для дома: что допускает СП 62.13330.2011?
Свод правил СП 62.13330.2011 «Газораспределительные системы» в редакции с изменением № 1 допускает индивидуальные баллонные установки СУГ и снаружи, и внутри зданий (п. 8.2.5). Условия такие:
- внутри жилого здания - баллон объёмом не более 50 л, не более одного в квартире, здание высотой не более двух этажей без цокольных и подвальных этажей (п. 8.2.5);
- до газовой плиты не менее 0,5 м (кроме встроенных баллонов), до отопительных приборов не менее 1 м, а негорючий экран позволяет сократить это расстояние до 0,5 м (п. 8.2.6);
- нельзя устанавливать баллоны в жилых комнатах и коридорах, в цокольных и подвальных помещениях, на чердаках и в помещениях без естественного освещения (п. 8.2.7).
Оба пропановых баллона подборки, на 33 и 12,5 л, укладываются в предел 50 л по объёму.
5. Газовый обогреватель для дома с баллоном: какой расход газа учитывать?
Например, инфракрасный обогреватель газовый для дома от баллона Ballu BIGH-55 работает на сжиженном газе (пропан, пропан-бутан), поджиг у него пьезо, а баллон по руководству нужен на 27 л. Расход топлива в руководстве указан по уровням мощности: 105 г/ч на первом (1,4 кВт), 210 г/ч на втором (2,8 кВт) и 315 г/ч на третьем (4,2 кВт).
Если нужен газовый обогреватель для дачи с баллоном, то в руководстве Ballu BIGH-55 указано:
- прибор назван огневым калорифером без подключения к дымоходу: нужна постоянная вентиляция, иначе возможны отравление угарным газом, задымление, пожар;
- его нельзя использовать в спальне, фургоне, лодке и других помещениях объёмом менее 80 м³, а также в подвалах и помещениях ниже уровня земли;
- баллон нельзя греть, даже если он «заморожен» или покрыт инеем, а для уменьшения вероятности «замораживания» баллона рекомендована работа с минимально необходимым расходом газа;
- при первом наполнении баллона нужна воздушная продувка, её необходимо выполнять на газонаполнительной станции.
6. Где заправить газовый баллон для дачи?
Баллоны наполняют организации и предприниматели с наполнительными станциями или пунктами наполнения, оборудованными для конкретного вида газа (п. 583 ФНП). Для сжиженного газа СП 62.13330.2011 называет газонаполнительные пункты (ГНП), которые отпускают сжиженный газ потребителям в баллонах, и газонаполнительные станции (ГНС), которые ещё ремонтируют и освидетельствуют баллоны (п. 9.1.1).
Среди оснований, по которым баллон нельзя наполнять газом и использовать по назначению, есть такие (п. 587 ФНП): у баллона
- истёк срок назначенного освидетельствования или срок службы (количество заправок), установленный изготовителем;
- повреждён корпус или неисправны вентили;
- нет надлежащей окраски или надписей;
- нет установленных клейм.
7. Ошибки при использовании газовых баллонов: что запрещает ФНП?
- Кладут баллон с пропаном набок: ФНП не допускает использовать баллоны со сжиженными газами в горизонтальном положении, а до начала использования баллон должен стоять вертикально и быть закреплён от падения (п. 578);
- подают газ в оборудование с меньшим рабочим давлением без редуктора или с редуктором не под тот газ: выпуск газа должен идти через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет (п. 580), подобрать его можно в разделе редукторов баллонных;
- хранят кислородный и пропановый баллоны в одном помещении склада: п. 589 запрещает складское хранение в одном помещении баллонов с кислородом и горючими газами.
